¿Qué es una válvula? Tipos, guía de válvulas de bola y cómo funcionan

¿Qué es una válvula?

Una válvula es un dispositivo mecánico que controla el flujo, la presión y la dirección de un líquido, gas o lodo que se mueve a través de una tubería o conducto abriendo, cerrando u obstruyendo parcialmente un conducto. En términos prácticos, una válvula actúa como un guardián dentro de un sistema de tuberías: inicia el flujo, lo detiene, lo estrangula a una velocidad determinada o redirige el flujo entre diferentes líneas. Casi todos los procesos industriales que mueven fluidos, desde redes municipales de agua hasta plantas químicas, dependen de válvulas para funcionar de forma segura y predecible.

Las válvulas generalmente se agrupan según cómo logran este control. un válvula de bola , por ejemplo, utiliza una esfera giratoria con un orificio en el centro para permitir o bloquear el flujo con un cuarto de vuelta, mientras que una válvula de compuerta sube o baja una cuña plana para abrir o cerrar el paso. Cada diseño compensa la velocidad de operación, la estanqueidad del sellado, la caída de presión y el costo, por lo que seleccionar el tipo de válvula correcto para una aplicación es tan importante como seleccionar el tamaño de tubería correcto.

Sin válvulas, una red de tuberías sería un conducto fijo e incontrolable. Cada vez que es necesario aislar un sistema para mantenimiento, redirigir a un tanque diferente, protegerlo de la sobrepresión o medir un caudal específico, una válvula es el componente que realiza ese trabajo. Esta es la razón por la que las válvulas se tratan como equipos críticos de seguridad y control en lugar de simples accesorios de tubería, y por la que los ingenieros dedican mucho tiempo a seleccionar el tipo, material y tamaño correctos para cada punto de un sistema.

Por qué son importantes las válvulas en un sistema de tuberías

Los sistemas de tuberías mueven fluido de un punto a otro, pero el flujo en sí rara vez debe funcionar sin restricciones ni interrupciones para siempre. Los programas de producción cambian, los equipos deben desconectarse para su reparación, se deben hacer cumplir los límites de seguridad y las diferentes etapas del proceso requieren diferentes caudales. Las válvulas son la interfaz entre una red de tuberías rígida y las necesidades dinámicas y en constante cambio de una operación real.

Más allá del simple control de encendido/apagado, las válvulas realizan varias funciones distintas en un sistema típico:

• Aislamiento — separar una sección de tubería o equipo del resto del sistema para mantenimiento o parada de emergencia.
• Reglamento — ajustar el caudal o la presión para que coincida con los requisitos del proceso en tiempo real.
• control de dirección — dirigir el fluido a una de varias rutas posibles, como con válvulas de tres vías o de múltiples puertos.
• Prevención de reflujo — permitir el flujo en una sola dirección para proteger el equipo aguas arriba de contaminación o daños.
• Alivio de presión — ventilar automáticamente el exceso de presión antes de que pueda romper tuberías o recipientes.

Una sola instalación industrial puede contener miles de válvulas que desempeñan estas funciones simultáneamente, desde grandes válvulas de aislamiento en cabezales principales hasta pequeñas válvulas de instrumentación en líneas de sensores individuales. La confiabilidad de toda la operación depende en gran medida de que cada una de estas válvulas realice correctamente su función prevista.

Cómo funciona realmente una válvula

Cada válvula, independientemente del tipo, comparte tres partes funcionales básicas: cuerpo que se conecta a la tubería y contiene el paso de flujo interno, un elemento de cierre (un disco, bola, compuerta, tapón o diafragma) que bloquea o abre físicamente el paso, y un mecanismo de actuación como por ejemplo una manija, engranaje o actuador motorizado que mueve el elemento de cierre.

Cuando el elemento de cierre se retira completamente del recorrido del flujo, la resistencia es mínima y la válvula se considera completamente abierta. A medida que el elemento avanza hacia el camino, restringe el área de la sección transversal disponible para el fluido, lo que aumenta la velocidad y la caída de presión en ese punto. Este es el principio utilizado para el control de estrangulamiento. Cuando el elemento bloquea completamente el paso y forma un sello hermético contra un asiento, la válvula se cierra y se contiene el diferencial de presión a través de la válvula.

Operación manual versus automatizada

Las válvulas más pequeñas a menudo se accionan manualmente mediante una palanca, un volante o un operador de engranaje. Las válvulas más grandes, o válvulas que deben responder rápidamente a los cambios del proceso, generalmente están equipadas con un actuador (neumático, eléctrico o hidráulico) que mueve el elemento de cierre automáticamente en respuesta a una señal de control. Las válvulas automatizadas son comunes donde se requiere operación remota, tiempo de respuesta rápido o integración con un sistema de control (como un PLC o una red SCADA).

• Las válvulas de cuarto de vuelta (de bola, de mariposa, de tapón) se abren o cierran con una rotación de 90 grados, lo que las hace rápidas de operar y fáciles de automatizar.
• Las válvulas multivueltas (compuerta, globo) requieren varias rotaciones completas de un volante o vástago, lo que proporciona un control más preciso pero un funcionamiento más lento.
• Las válvulas autoactuadas (válvulas de retención, válvulas de alivio de presión) se mueven automáticamente en respuesta a la dirección del flujo o la presión, sin manija ni actuador.

Principales tipos de válvulas y dónde encaja cada una

No existe un diseño de válvula único que funcione mejor en cada situación. Los ingenieros suelen elegir entre las siguientes familias según el caudal, la clase de presión, el tipo de medio y la frecuencia con la que la válvula necesita realizar ciclos.

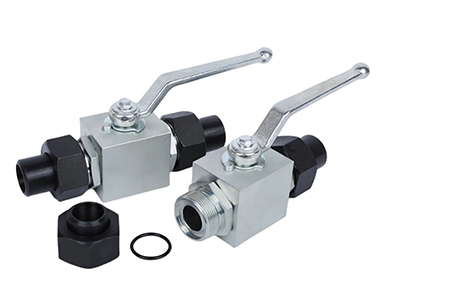

Análisis profundo de válvulas de bola: por qué domina las aplicaciones de cierre

Entre todos los tipos de válvulas, la válvula de bola es la más ampliamente especificada para funciones de cierre de encendido/apagado en sistemas de tratamiento de agua, petróleo y gas, HVAC y gas industrial. Su elemento de cierre es una esfera con un orificio mecanizado que coincide con el diámetro del tubo. Cuando el orificio se alinea con la tubería, el flujo pasa con una restricción mínima; un cuarto de vuelta gira el orificio perpendicular a la trayectoria del flujo, sellándolo casi instantáneamente.

Ventajas estructurales

Debido a que las superficies de sellado (la bola y sus asientos) son relativamente pequeñas y están maquinadas con precisión, una válvula de bola generalmente logra cierre hermético , lo que significa esencialmente cero fugas a través de la válvula cerrada. Las válvulas de bola de puerto completo, donde el diámetro del orificio coincide con el diámetro interno de la tubería, casi no producen caída de presión cuando están abiertas, razón por la cual se prefieren en sistemas donde la eficiencia del flujo importa tanto como la confiabilidad del cierre.

Configuraciones comunes de válvulas de bola

Las válvulas de bola se fabrican en varios estilos de cuerpo, cada uno de ellos adecuado para una necesidad de instalación o mantenimiento ligeramente diferente:

• Cuerpo de dos piezas — simple, económico y compacto, pero normalmente el cuerpo debe retirarse de la línea para mantenimiento interno.
• Cuerpo de tres piezas — la sección central se puede quitar sin alterar las conexiones de las tuberías, lo que facilita mucho el mantenimiento en línea.
• Diseño de bola flotante. — la bola se mantiene en su sitio únicamente mediante los asientos y se desplaza ligeramente hacia abajo bajo presión para reforzar la estanqueidad; común en válvulas más pequeñas y medianas.
• Diseño montado en muñón — la bola se fija en los muñones superior e inferior, lo que reduce los requisitos de torsión y hace que este estilo sea adecuado para diámetros más grandes y presiones más altas.

Compensaciones a considerar

Las válvulas de bola generalmente no se eligen para una estrangulación fina. Debido a que el área de flujo cambia muy bruscamente una vez que la bola gira alejándose de la apertura total, la relación entre la posición de la manija y el caudal no es lineal, y la operación de apertura parcial puede acelerar el desgaste del asiento. Por esa razón, las válvulas de bola generalmente se especifican para funcionamiento completamente abierto o completamente cerrado, mientras que las válvulas de globo o de control manejan aplicaciones que necesitan una modulación de flujo lineal y precisa.

Materiales de válvulas y clasificaciones de presión

Los materiales del cuerpo de la válvula y de los internos se seleccionan según el medio que se maneja, la temperatura de funcionamiento y la resistencia a la corrosión requerida. Las familias de materiales comunes incluyen:

• Latón y bronce para agua potable, aire a baja presión y plomería en general donde la rentabilidad importa.
• Acero inoxidable (304, 316) para fluidos corrosivos, líneas de alimentos y bebidas, y entornos marinos o costeros.
• acero al carbono para servicios de petróleo, gas y vapor a alta presión donde la resistencia importa más que la resistencia a la corrosión.
• Acero aleado y acero inoxidable dúplex para temperaturas extremas, entornos con alto contenido de cloro o productos químicos de proceso altamente corrosivos.
• PVC y CPVC para líneas de procesamiento químico que transportan ácidos o fluidos agresivos a temperaturas moderadas.

Las clasificaciones de presión se expresan comúnmente utilizando el sistema de clases ANSI/ASME (Clase 150, 300, 600 y superiores) o designaciones PN (PN10, PN16, PN25, etc.) según las normas ISO/EN. Una válvula clasificada como Clase 150, por ejemplo, generalmente es adecuada para presiones de hasta aproximadamente 19,6 bar a temperatura ambiente, aunque la presión exacta permitida disminuye a medida que aumenta la temperatura de funcionamiento, según las tablas de clasificación de presión-temperatura estándar.

Materiales de asiento y sello

El material del cuerpo determina la resistencia estructural, pero los materiales del asiento y del sello determinan el rendimiento del sellado y la compatibilidad química. Los asientos de PTFE (teflón) son comunes debido a su baja fricción y amplia resistencia química, pero tienen límites de temperatura, generalmente muy por debajo de lo que puede soportar una válvula con asiento de metal. Para servicios abrasivos o de alta temperatura, se utilizan en su lugar asientos metálicos o asientos compuestos reforzados, generalmente a costa de un sellado ligeramente menos perfecto.

Actuadores de válvulas y automatización

La operación manual es suficiente para válvulas que rara vez se ajustan, pero muchos sistemas modernos dependen de actuadores para abrir, cerrar o modular las válvulas automáticamente. Los tres tipos de actuadores más comunes son:

• Actuadores neumáticos — utilice aire comprimido para mover la válvula, lo que ofrece tiempos de respuesta rápidos y un comportamiento confiable a prueba de fallas cuando se combina con un mecanismo de retorno por resorte.
• Actuadores electricos — utilice un motor para impulsar el vástago o la bola de la válvula, muy adecuado para ubicaciones remotas sin suministro de aire comprimido y para aplicaciones que necesitan información de posición precisa.
• Actuadores hidráulicos — generan un par o fuerza elevados para válvulas muy grandes, comúnmente utilizadas en aplicaciones submarinas y de tuberías donde los requisitos de fuerza de accionamiento son extremos.

Las válvulas automatizadas generalmente están integradas con un sistema de control para que los operadores puedan monitorear y ajustar el flujo de forma remota, registrar el historial de posición de la válvula y activar apagados automáticos en respuesta a condiciones anormales, como un pico de presión o una señal de detección de fugas.

Válvulas en diferentes industrias

Los mismos principios subyacentes de las válvulas se aplican en industrias muy diferentes, pero los requisitos, estándares y materiales preferidos específicos cambian según el sector.

Tratamiento de Aguas y Aguas Residuales

Los sistemas de agua municipales dependen en gran medida de válvulas de compuerta y mariposa para el aislamiento de gran diámetro, junto con válvulas de bola y válvulas de retención en todas las redes de distribución y estaciones de bombeo. La resistencia a la corrosión y la confiabilidad a largo plazo bajo inmersión o entierro casi constante son preocupaciones principales.

Petróleo, gas y petroquímica

Las válvulas de bola, de compuerta y de retención de alta presión son estándar en la infraestructura de petróleo y gas upstream y midstream, a menudo construidas según los estándares API con un diseño a prueba de incendios y empaquetaduras de vástago de bajas emisiones para controlar las emisiones fugitivas en servicios inflamables.

Alimentos, bebidas y productos farmacéuticos

Aquí dominan las válvulas de bola sanitarias y de diafragma, con superficies de acero inoxidable pulido, diseños sin grietas y sellos compatibles con procedimientos de limpieza in situ (CIP) y vapor in situ (SIP) para evitar la contaminación.

HVAC y servicios de construcción

Las válvulas de bola y mariposa son comunes en líneas de agua fría, agua caliente y vapor para aislamiento y equilibrio, a menudo combinadas con actuadores conectados a sistemas de gestión de edificios para control automatizado de temperatura.

Cómo seleccionar la válvula adecuada para su aplicación

Elegir entre una válvula de bola, una válvula de compuerta u otro tipo se reduce a responder algunas preguntas prácticas antes de especificar un número de pieza:

1. ¿Cuál es la función principal: cierre total, regulación o prevención de reflujo?
2. ¿Cuál es la presión y temperatura de funcionamiento máximas que verá la válvula?
3. ¿El medio es limpio, abrasivo, corrosivo o propenso a solidificarse dentro del cuerpo de la válvula?
4. ¿Con qué frecuencia se realizará el ciclo de la válvula? ¿Es necesario automatizarla con un actuador?
5. ¿Qué limitaciones de espacio y orientación existen en el diseño de las tuberías?
6. ¿La aplicación requiere un diseño a prueba de incendios, empaque de bajas emisiones u otras características de cumplimiento?
7. ¿Cuál es el costo total de instalación aceptable durante la vida útil esperada de la válvula, no solo su precio de compra?

Como regla general utilizada en la ingeniería de procesos: especifique un válvula de bola para un cierre rápido, hermético y frecuente; un válvula de compuerta para aislamiento poco frecuente de apertura/cierre total con caída de presión mínima; un válvula de globo para estrangulamiento regulado; y un válvula de retención en cualquier lugar se debe evitar el reflujo automáticamente.

Consideraciones de instalación que afectan el rendimiento de la válvula

Una válvula correctamente especificada aún puede tener un rendimiento inferior si se instala incorrectamente. Algunos factores de instalación afectan constantemente la confiabilidad a largo plazo:

• Orientación — algunos diseños de válvulas, en particular ciertas válvulas de retención, son sensibles a la orientación de la instalación y es posible que no sellen de manera confiable si se montan incorrectamente en relación con la gravedad.
• Despeje aguas arriba y aguas abajo — las válvulas de control en particular necesitan tramos de tubería rectos adecuados antes y después de la instalación para evitar turbulencias que distorsionen la medición del flujo o la precisión del control.
• Soporte y tensión de la tubería. — las válvulas más pesadas necesitan soporte independiente para que la tensión de la tubería no se transfiera a través del cuerpo de la válvula, lo que puede distorsionar las superficies de sellado con el tiempo.
• lavado de línea — Los escombros de construcción que quedan en una tubería nueva son una de las causas más comunes de daño prematuro al asiento en sistemas recién puestos en servicio.

Modos comunes de falla de válvulas y prácticas de mantenimiento

Incluso una válvula bien especificada eventualmente necesitará mantenimiento. Los modos de falla reportados con más frecuencia en el servicio de campo incluyen el desgaste del asiento debido a ciclos repetidos, la degradación del empaque del vástago que conduce a fugas externas y la corrosión o erosión interna debido a medios abrasivos o químicamente agresivos.

Lista de verificación de mantenimiento preventivo

• Ejercite periódicamente las válvulas que se utilizan con poca frecuencia para evitar que el asiento se pegue y se atasque el vástago.
• Inspeccione el empaque del vástago y las juntas para detectar fugas visibles durante los recorridos de rutina.
• Verifique que los ajustes de torsión del actuador coincidan con las especificaciones del fabricante de la válvula para evitar apretar excesivamente el asiento.
• Lave las líneas antes de la instalación para evitar que los residuos marquen las superficies de sellado en la primera operación.
• El ciclo de seguimiento cuenta con válvulas automatizadas críticas para anticipar el reemplazo del asiento antes de que ocurran fugas no planificadas.

Reconocer las señales de alerta temprana

Los operadores que detectan pequeños problemas a tiempo generalmente evitan los mayores costos de reparación asociados con el reemplazo completo de la válvula. El aumento del torque de la manija o del actuador requerido para operar una válvula, el goteo visible en las juntas del vástago o del cuerpo y el cierre inconsistente (donde la válvula ya no mantiene un sello hermético en la posición cerrada) son señales de que se debe programar el mantenimiento antes de que el problema empeore y se convierta en un apagado no planificado.

Glosario de terminología de válvulas

Una breve referencia de los términos que se encuentran comúnmente al especificar o analizar válvulas:

Preguntas frecuentes

¿Cuál es la diferencia entre una válvula y un grifo?

Un grifo es un tipo de válvula diseñada específicamente para dispensar agua en el punto de uso, generalmente operada manualmente en un fregadero o accesorio. Una válvula es el término de ingeniería más amplio que cubre cualquier dispositivo que regule el flujo en cualquier lugar de un sistema de tuberías, incluidas las paredes interiores, bajo tierra o en lo profundo de las líneas de procesos industriales.

¿Es mejor una válvula de bola que una válvula de compuerta?

Ninguno de los dos es universalmente mejor; sirven a diferentes prioridades. Una válvula de bola generalmente ofrece un funcionamiento más rápido, un sello más hermético y una mayor durabilidad en ciclos frecuentes. Una válvula de compuerta generalmente ofrece una caída de presión muy baja cuando está completamente abierta y, a menudo, se prefiere para puntos de aislamiento de mayor diámetro y poco operados.

¿Se puede utilizar una válvula de bola para estrangular el flujo?

Las válvulas de bola estándar no son ideales para la regulación continua porque la respuesta del flujo es muy no lineal cerca de la posición cerrada, lo que acelera el desgaste del asiento. Existen válvulas de bola caracterizadas o de puerto en V especialmente diseñadas para funciones de estrangulación, pero es mejor reservar una válvula de bola estándar de puerto completo para servicio completamente abierto o completamente cerrado.

¿Cuánto duran normalmente las válvulas industriales?

La vida útil varía ampliamente según el medio, la frecuencia de los ciclos y la selección de materiales, pero una válvula de bola correctamente especificada y mantenida en servicio limpio generalmente funciona de manera confiable durante muchos años antes de que sea necesario reemplazar el asiento o el sello. Los medios agresivos, un alto número de ciclos o una mala combinación de materiales pueden acortar este tiempo significativamente.

¿Qué significa "puerto completo" en una válvula de bola?

Puerto completo, a veces llamado paso total, significa que el diámetro del orificio a través de la bola coincide con el diámetro interno de la tubería de conexión, por lo que el flujo pasa a través de la válvula abierta prácticamente sin restricciones. Una válvula de bola de puerto reducido (o puerto estándar) tiene un diámetro más pequeño que la tubería, lo que introduce una caída de presión adicional pero generalmente cuesta menos.

¿Por qué algunas válvulas de bola utilizan un diseño de muñón en lugar de una bola flotante?

Las válvulas de bola montadas en muñón fijan la posición de la bola con soportes superior e inferior, por lo que no es necesario que la bola descanse contra el asiento para permanecer centrada. Esto reduce el par necesario para girar la bola, lo que se vuelve importante a medida que aumentan el tamaño de la válvula y la clase de presión, lo que hace que los diseños de muñón sean la opción común para tuberías de alta presión y gran diámetro.

¿Qué causa que una válvula tenga fugas incluso cuando está completamente cerrada?

Las fugas internas en la posición cerrada suelen ser causadas por asientos desgastados o dañados, residuos atrapados entre el elemento de cierre y el asiento o material de sellado que se ha degradado debido a incompatibilidad química o temperatura excesiva. La inspección periódica y la selección correcta de materiales en la etapa de especificación son las formas más efectivas de evitarlo.

¿Todas las válvulas necesitan un actuador?

No. Muchas válvulas, especialmente las más pequeñas o las que se utilizan con poca frecuencia, se adaptan perfectamente a manijas o volantes manuales. Los actuadores se agregan cuando la operación remota, la respuesta rápida, la integración con sistemas de control automatizados o el alto par de operación hacen que la operación manual no sea práctica.
