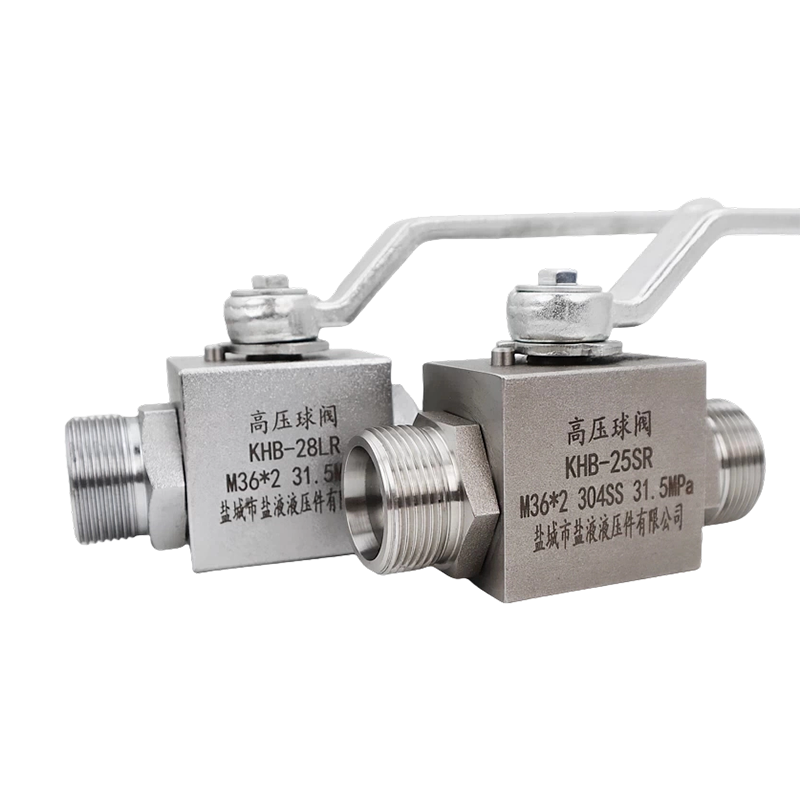

Válvula de bola de alta presión de acero inoxidable serie KHB 304, válvula de bola de interfaz tipo H 25SR 18LR, sello fuerte de tubería cónica de 24°

Descripción general del producto

La válvula de bola de alta presión de la serie KHB es una válvula profesional especialmente diseñada para sistemas hidráulicos de presión ultraalta. Adopta un cuerpo de válvula de acero inoxidable 304, equipado con una interfaz de férula tipo H estándar y una estructura de sellado cónica de 24°. El producto ofrece dos tipos de interfaz: 25SR (directa) y 18LR (ángulo recto), que presentan una excelente resistencia a la presión y confiabilidad de sellado. Se utiliza ampliamente en maquinaria de construcción, equipos hidráulicos y campos de control de fluidos industriales.

Ventajas principales del producto

1. Excelente rendimiento de sellado

• 24° Sello cónico: adopta una estructura de sellado duro de metal a metal mecanizada con precisión para lograr cero fugas bidireccionales
• Diseño de presión ultraalta: la capacidad de carga de presión alcanza los 31,5 MPa y pasa una prueba de seguridad de presión de 1,5x
• Diseño resistente al desgaste: La superficie de la bola sufre un tratamiento de endurecimiento, resistente a la erosión y con una larga vida útil

2. Método de conexión confiable

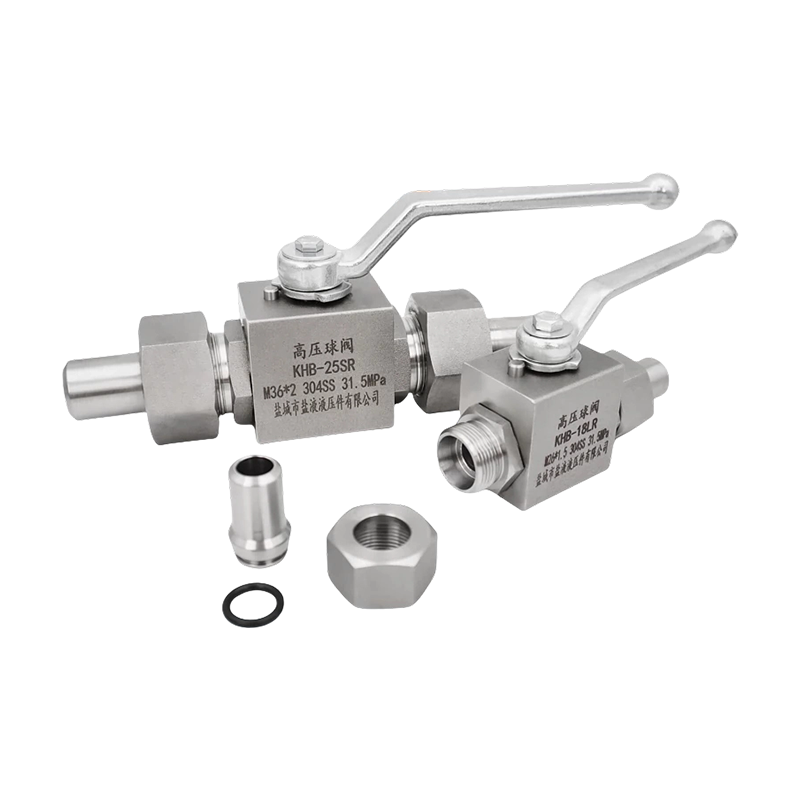

• Interfaz de férula tipo H: proporciona una conexión firme con un excelente rendimiento antivibración
• Garantía de sellado doble: sello cónico de férula para garantizar que no haya fugas
• Interfaz estándar: cumple con los estándares internacionales y tiene una fuerte intercambiabilidad

3. Ventajas del material de acero inoxidable

• Resistencia a la corrosión: el acero inoxidable 304 proporciona una excelente resistencia a la corrosión
• Alta resistencia: el cuerpo de la válvula tiene alta resistencia y es resistente al impacto de alta presión
• Amplia aplicabilidad: Adecuado para diversos medios hidráulicos

4. Diversas formas estructurales

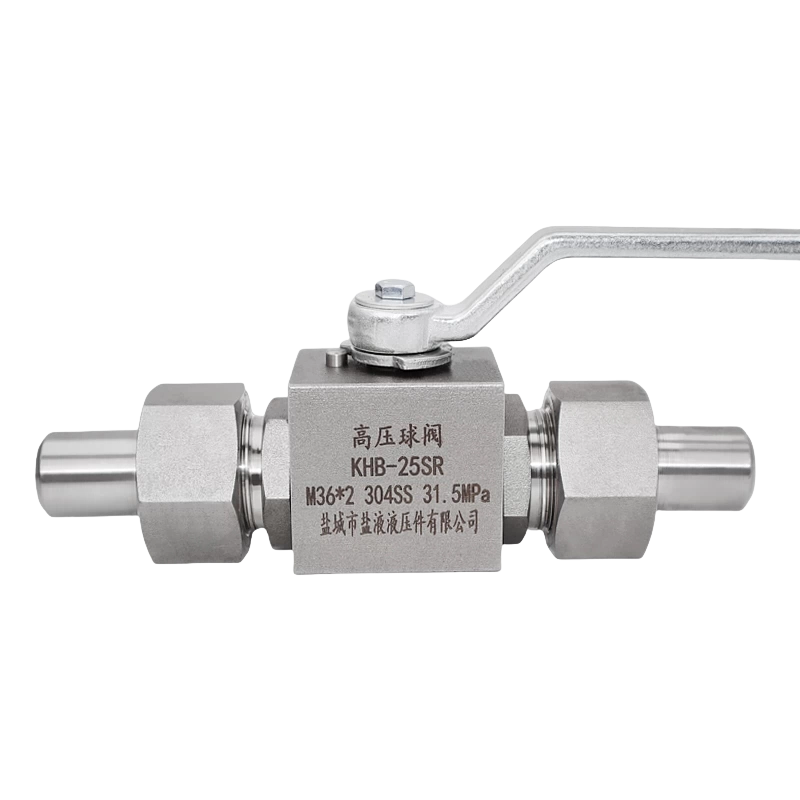

• Tipo recto 25SR: baja resistencia al flujo y mínima pérdida de presión

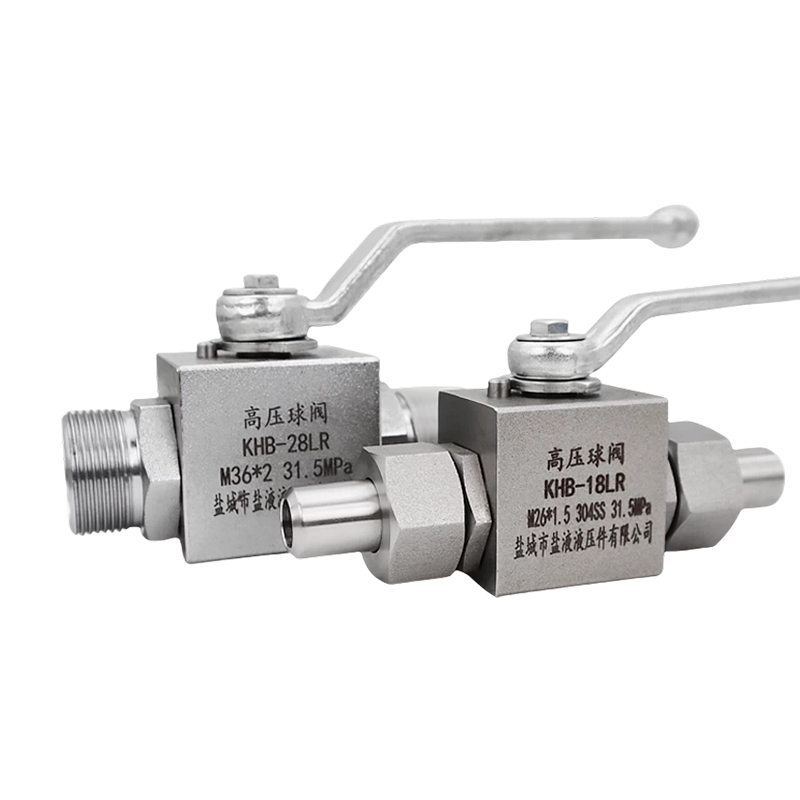

• Tipo de ángulo recto 18LR: ahorra espacio de instalación y permite un diseño flexible

Parámetros técnicos básicos

Parámetros técnicos detallados

Configuración del material

• Cuerpo de la válvula: acero inoxidable 304
• Bola: Tratamiento de cromo duro de acero inoxidable 304
• Vástago de válvula: acero inoxidable 304
• Sello: Sello duro de metal

Parámetros de rendimiento

• Presión de trabajo: 31,5 MPa
• Presión de prueba: 47,25 MPa
• Temperatura aplicable: -20℃ ~ 120℃
• Par de funcionamiento: ≤100N·m

Dimensiones de conexión

Campos de aplicación

• Maquinaria de construcción Sistemas hidráulicos
• Equipos hidráulicos industriales
• Equipos de prueba de alta presión
• Sistemas de control de presión
• Sistemas de lubricación

Guía de selección

Puntos clave de selección
1. Requisito de presión: Seleccione según la presión de trabajo del sistema
2. Estilo de interfaz: Seleccione el tipo recto o en ángulo recto según la disposición espacial
3. Características del medio: Seleccione el material y la forma de sellado según el medio
4. Dimensión de conexión: Seleccione la especificación correspondiente según la dimensión de la tubería

Explicación del modelo

KHB-□□-□□□
│ │ │
│ │ └─ Estilo de interfaz (25SR/18LR)
│ └─── Diámetro nominal
└───── Serie de productos

Soporte de servicio

Soporte técnico

• Proporcionar orientación para la selección de productos
• Consulta de instalación y uso
• Diseño de esquema técnico

Servicio postventa

• Garantía de calidad de 18 meses
• Mecanismo de respuesta rápida
• Servicio de mantenimiento de por vida
