INICIO / NOTICIAS / Noticias de la industria / ¿Cuál es otro nombre para una válvula de bola? Tipos y términos explicados
2026-04-06
Content

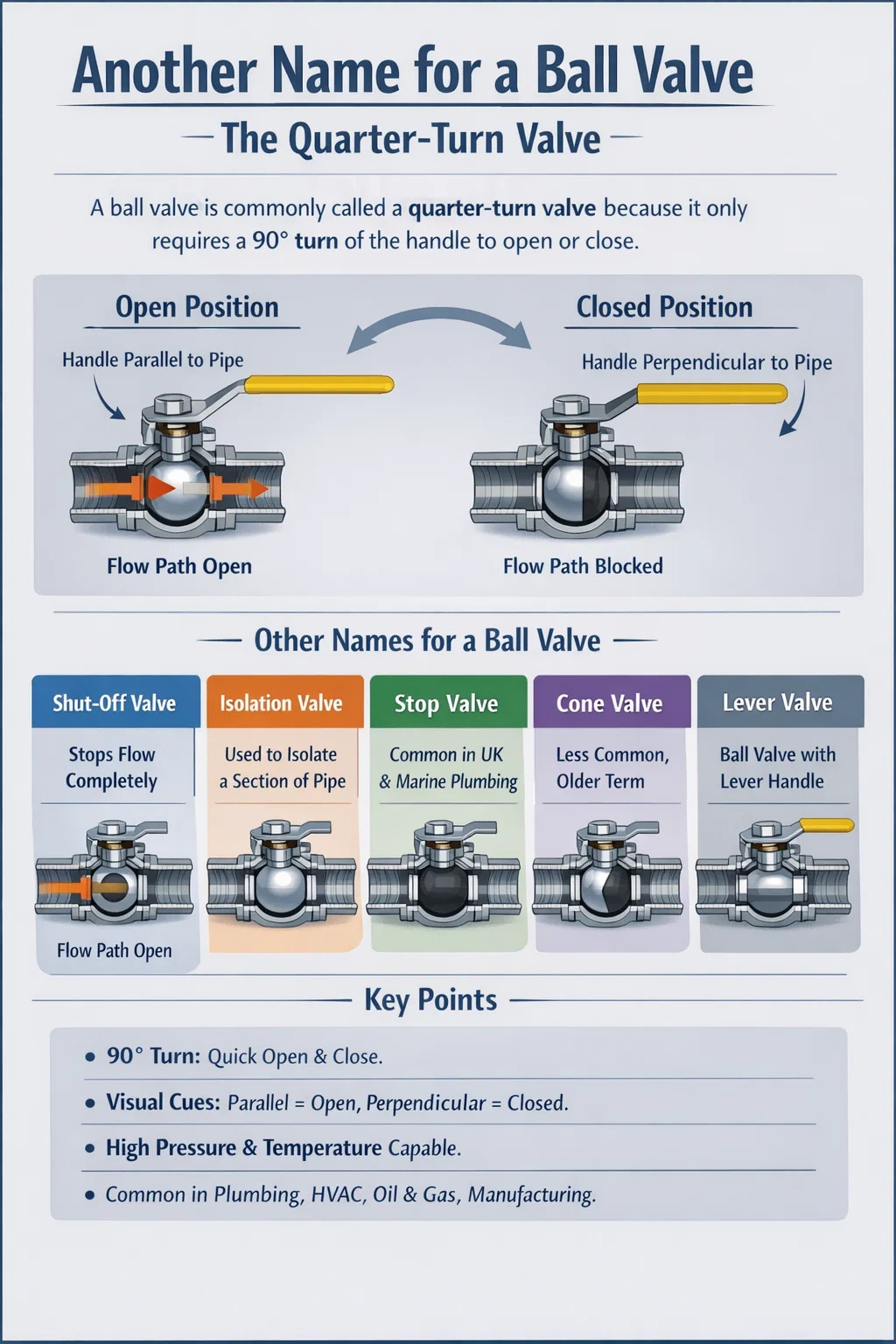

El nombre alternativo más reconocido para una válvula de bola es válvula de cuarto de vuelta . Este término proviene directamente de cómo funciona la válvula: una rotación de 90 grados de la manija es todo lo que se necesita para abrir o cerrar completamente la ruta del flujo. Más allá de esa etiqueta única, las válvulas de bola tienen varios otros nombres según su diseño, contexto industrial o función, incluida válvula de cierre, válvula de aislamiento, válvula de cierre y válvula de cono. Cada nombre refleja una característica específica del dispositivo y comprenderlos le ayuda a comunicarse con precisión con proveedores, ingenieros y equipos de instalación.
un válvula de bola Es, en esencia, un dispositivo de control de flujo que utiliza una bola esférica hueca con un orificio en el centro. Cuando el orificio se alinea con la tubería, el fluido pasa libremente. Cuando la bola gira 90 grados, el lado sólido bloquea el flujo por completo. Este mecanismo es simple, duradero y rápido, razón por la cual las válvulas de bola se encuentran entre los tipos de válvulas más utilizadas en plomería residencial, HVAC, petróleo y gas, fabricación farmacéutica y aplicaciones marinas.
Cuando alguien se refiere a una "válvula de cuarto de vuelta" en un contexto mecánico o de plomería, casi siempre se refiere a una válvula de bola. El nombre se deriva del principio de funcionamiento: la manija solo necesita recorrer un cuarto de círculo completo (exactamente 90 grados) para mover la válvula de completamente abierta a completamente cerrada (o viceversa). Esto hace que el funcionamiento de la válvula de bola sea mucho más rápido que las válvulas multivueltas, como las válvulas de compuerta o las válvulas de globo, que requieren varias rotaciones completas de un volante.
Otros tipos de válvulas también entran en la categoría de "cuarto de vuelta", incluidas las válvulas de mariposa y las válvulas de tapón. Sin embargo, en la mayoría de los entornos comerciales y de campo, cuando un técnico dice "válvula de cuarto de vuelta", se refiere específicamente a una válvula de bola. La posición de la manija también proporciona una señal visual instantánea: cuando corre paralela a la tubería, la válvula está abierta; cuando se asienta perpendicular, la válvula está cerrada. Ese nivel de claridad visual es una de las razones por las que se prefieren las válvulas de bola en escenarios de cierre de emergencia.
Las válvulas de bola que funcionan según este principio pueden manejar presiones de hasta 15.000 psi (1.000 bar) y temperaturas que alcanzan los 750 °F (400 °C), según el material y el diseño. Su rango de tamaño suele oscilar entre 0,2 pulgadas y 48 pulgadas de diámetro, lo que convierte a la válvula de bola de un cuarto de vuelta en uno de los componentes mecánicos más versátiles en la infraestructura industrial.
Diferentes industrias y oficios han adoptado su propia terminología para las válvulas de bola en función de cómo se utilizan. Todos los siguientes nombres se refieren a válvulas de bola o tipos específicos de válvulas de bola:
En los sistemas residenciales de plomería y HVAC, las válvulas de bola con frecuencia se denominan válvulas de cierre. Este nombre se centra en la función principal de la válvula: detener el flujo por completo. Debajo del lavabo, detrás del inodoro y en las conexiones del calentador de agua, la válvula de bola compacta con manija de palanca es el dispositivo de cierre estándar en la construcción moderna. No todas las válvulas de cierre son válvulas de bola (las válvulas de compuerta y las válvulas de globo pueden cumplir la misma función), pero Las válvulas de cierre tipo bola ahora dominan las nuevas instalaciones residenciales. porque son más rápidos de operar y sellan de manera más confiable después de años de inactividad.
En los sistemas de tuberías industriales, el término "válvula de aislamiento" se refiere a cualquier válvula utilizada para aislar una sección de tubería para mantenimiento, inspección o reparación. Las válvulas de bola son la opción preferida para tareas de aislamiento porque proporcionan un sello hermético y sin burbujas y pueden operarse rápidamente. Cuando un ingeniero de mantenimiento dice "cierre la válvula de aislamiento en la línea 3", es casi seguro que se refiere a una válvula de bola. La terminología refleja el propósito más que el mecanismo interno, razón por la cual una válvula de bola que actúa como válvula de aislamiento puede recibir cualquier nombre dependiendo de la conversación.
En las normas europeas de fontanería y en la ingeniería naval, las válvulas de bola pequeñas con manijas de palanca se denominan frecuentemente válvulas de cierre. El nombre es sencillo: la función de la válvula es detener el flujo. En plomería del Reino Unido, el término "llave de paso" se usa indistintamente con válvula de cierre, y muchas llaves de paso instaladas en edificios modernos tienen un diseño de tipo bola. El cambio terminológico es puramente regional y contextual; el hardware subyacente es la misma válvula de bola de un cuarto de vuelta que se encuentra en cualquier otro lugar del mundo.
Ciertas referencias de ingeniería y Wikipedia enumeran "válvula de cono" como nombre alternativo para la válvula de bola. Este término es menos común en el uso diario pero aparece en algunos textos académicos y de ingeniería. Refleja una clasificación más antigua o más descriptiva donde el elemento de sellado esférico era visto como un tipo de mecanismo de cierre en forma de cono. En la práctica, es poco probable que escuche a un plomero o ingeniero de campo llamarla válvula cónica, pero el término es técnicamente válido y puede aparecer en documentación técnica más antigua.
En el lenguaje comercial informal y de mantenimiento de campo, las válvulas de bola con manijas de palanca a menudo se denominan simplemente válvulas de palanca. El nombre proviene de la característica más visible y táctil: la palanca plana que se agarra y gira. Cuando un plomero dice "cierre la válvula de palanca debajo del fregadero", está describiendo una válvula de bola estándar de latón o acero inoxidable. Este apodo es particularmente común entre los plomeros residenciales y los técnicos de HVAC que tratan diariamente con válvulas de pequeño diámetro.
En los sistemas hidráulicos, las válvulas de bola de alta presión suelen denominarse válvulas de bola hidráulicas. Están diseñados específicamente para presiones de trabajo que normalmente superan los 3000 psi (210 bar), con clasificaciones máximas que pueden alcanzar 7500 psi (520 bar) o superior . La designación hidráulica indica no solo la capacidad de presión sino también los materiales de sellado específicos, las configuraciones de los puertos y los requisitos de actuación de los circuitos hidráulicos en maquinaria, equipos pesados y prensas industriales.
Varias variantes de diseño de la válvula de bola son tan distintas en su construcción o rendimiento que reciben sus propios nombres específicos. Estos nombres se utilizan en especificaciones técnicas, documentos de adquisiciones y dibujos de ingeniería.
| Nombre del subtipo | unlso Known As | Característica clave | Aplicación típica |
|---|---|---|---|
| Válvula de bola flotante | Válvula de esfera flotante | Bola unida sólo al vástago; La presión lo empuja hacia el asiento. | Tuberías de baja a media presión. |
| Válvula de bola de muñón | Válvula montada en muñón | Bola anclada arriba y abajo; reduce el par de operación | Tuberías de alta presión y de gran diámetro, petróleo y gas |
| Válvula de bola de puerto completo | Válvula de bola de paso total | El diámetro del orificio coincide con la tubería; caída de presión mínima | Extinción de incendios, líneas de pigging, transporte de purines |
| Válvula de bola de puerto reducido | Válvula de diámetro estándar | Diámetro interior más pequeño que la tubería; pérdida de presión menor, compacto y asequible | Riego, HVAC, control de flujo no crítico |
| Válvula de bola con puerto en V | válvula de bola con muesca en V | El asiento en forma de V permite un control preciso de la aceleración | Regulación de flujo en industrias de procesos |
| Válvula de bola sanitaria | Válvula de bola higiénica | Interior liso y sin grietas con sellos que cumplen con la FDA | Procesamiento de alimentos, lácteos, productos farmacéuticos. |
| Válvula de bola de llenado de cavidades | Válvula de bola sin cavidades | Los asientos extendidos evitan que el líquido entre en la cavidad corporal. | Procesos donde se debe evitar la contaminación cruzada |
Cuando los ingenieros escriben especificaciones o los equipos de adquisiciones preparan órdenes de compra, estos nombres de subtipos tienen un significado preciso. Solicitar una "válvula de bola de paso total" en lugar de una "válvula de bola estándar" para un sistema de raspado puede marcar la diferencia entre una instalación funcional y un retrabajo costoso. Cada nombre en la tabla anterior indica una decisión de diseño que afecta directamente el rendimiento del sistema, los requisitos de mantenimiento y el costo.
Los múltiples nombres de una válvula de bola existen porque diferentes industrias, oficios y regiones desarrollaron sus propios vocabularios de forma independiente. Un plomero residencial, un ingeniero petroquímico y un técnico de sistemas marinos pueden estar trabajando esencialmente con el mismo dispositivo, pero cada uno lo llama por el nombre más común en su entorno profesional.
En los oficios, los nombres tienden a ser descriptivos de lo que ves o tocas. Giras una palanca, por lo que es una válvula de palanca. Cierra el agua, por lo que es una válvula de cierre. Los ingenieros, por el contrario, tienden a nombrar las válvulas por su mecanismo interno (válvula de bola, válvula de obturador, válvula de compuerta) o por sus características operativas (válvula de cuarto de vuelta, válvula de vástago ascendente). Ninguno de los enfoques es incorrecto: reflejan diferentes prioridades en la comunicación. Los problemas surgen cuando alguien de un lado de esta división malinterpreta una especificación escrita por el otro lado.
En el Reino Unido y partes de Europa, el término "llave de paso" es común para las pequeñas válvulas de cierre accionadas por palanca, la mayoría de las cuales son válvulas de bola. En América del Norte, el mismo dispositivo se denomina casi universalmente válvula de bola o válvula de cierre. En Australia y algunos mercados asiáticos, es posible que encuentre "válvula de compuerta" utilizada de manera vaga para describir cualquier dispositivo de cierre, incluidas las válvulas de bola, aunque esto es técnicamente inexacto ya que las válvulas de compuerta utilizan un mecanismo de placa deslizante en lugar de una esfera giratoria.
Los grandes documentos de adquisiciones de ingeniería a menudo clasifican las válvulas por función en lugar de por mecanismo. Una válvula asignada a tareas de aislamiento se convierte en una "válvula de aislamiento" en la lista de válvulas, independientemente de si es una válvula de bola, una válvula de compuerta o una válvula de mariposa. Es por eso que en un dibujo de ingeniería de una planta, la misma válvula de bola física podría tener la etiqueta "BV-101" (válvula de bola) en el diagrama de tuberías e instrumentación, pero llamarse "válvula de aislamiento" en el procedimiento de mantenimiento para esa misma línea.
Debido a que las válvulas de bola comparten el nombre de "cuarto de vuelta" con las válvulas de mariposa y las válvulas de tapón, vale la pena comprender qué las separa. Llamar a los tres con el mismo nombre puede provocar errores de sustitución en las especificaciones.
Ambas son válvulas de un cuarto de vuelta, pero una válvula de mariposa utiliza un disco giratorio plano en lugar de una esfera. El disco gira sobre un vástago central y, cuando se gira perpendicularmente al flujo, bloquea la tubería. Las válvulas de mariposa son generalmente menos costosas para diámetros grandes, por lo que son comunes en sistemas HVAC y de tratamiento de agua de gran diámetro. Sin embargo, Las válvulas de bola proporcionan un cierre más hermético y sin burbujas. y se prefieren cuando se requiere cero fugas. Las válvulas de mariposa también crean más turbulencia de flujo en la posición medio abierta, lo que las hace menos adecuadas para un control de flujo preciso en la mayoría de las aplicaciones.
un plug valve operates on the same quarter-turn principle as a ball valve but uses a cylindrical or tapered plug with a hole through it rather than a spherical ball. Plug valves tend to have higher operating torque and can be more difficult to operate in larger sizes, but they excel in certain slurry and viscous fluid applications. The two are not interchangeable even though both are quarter-turn designs. When someone says "quarter-turn valve," they mean a ball valve in the vast majority of cases — not a plug valve.
Las válvulas de compuerta requieren múltiples giros completos de un volante para abrirse o cerrarse, lo que las hace mucho más lentas de operar que las válvulas de bola. Algunos proveedores y plomeros se refieren vagamente a las válvulas de bola como "válvulas de compuerta", pero esto es técnicamente incorrecto. Las válvulas de compuerta utilizan una placa plana que se desliza hacia arriba y hacia abajo a lo largo del recorrido del flujo, un mecanismo completamente diferente. La principal diferencia práctica: en caso de emergencia, una válvula de bola se puede cerrar en menos de un segundo; una válvula de compuerta puede requerir de 10 a 20 vueltas de volante. Esta es la razón Las válvulas de bola han reemplazado en gran medida a las válvulas de compuerta en la mayoría de las nuevas instalaciones de plomería residenciales y comerciales. .
Las válvulas de bola se fabrican en una amplia gama de materiales y, en algunas industrias, el material pasa a formar parte del nombre de identificación. Comprender estos nombres basados en materiales ayuda a la hora de especificar o adquirir el producto correcto.
Cada uno de estos descriptores de material o diseño pasa a formar parte del nombre común utilizado en las compras y especificaciones. Un oficial de adquisiciones que solicita una "válvula de bola de muñón de acero inoxidable 316 DN150 ANSI Clase 600" especifica un solo producto con alta precisión. Cada término de esa cadena tiene un significado que elimina la ambigüedad entre potencialmente cientos de productos disponibles.
Conocer los nombres alternativos de una válvula de bola es prácticamente útil a la hora de buscar el producto adecuado. Usar la terminología correcta (o saber cómo decodificar la terminología que usa un proveedor) evita discrepancias, costos de flete de devolución y demoras en la instalación.
Cuando visite una ferretería o una casa de suministros de plomería para una aplicación básica de línea de agua, solicite una "válvula de cierre de un cuarto de vuelta" o una "válvula de bola de palanca" para obtener de manera confiable lo que necesita. Especifique el tamaño de la tubería (por ejemplo, ½ pulgada, ¾ pulgada), el tipo de conexión (ajuste a presión, roscada, compresión) y el material (latón para la mayoría de los trabajos de suministro de agua). En este contexto, cualquier persona experimentada en el mostrador entenderá los tres términos (válvula de bola, válvula de cuarto de vuelta y válvula de cierre) como el mismo producto.
En la contratación industrial, la precisión importa enormemente. Comience con el tipo de válvula (válvula de bola), luego agregue el subtipo de diseño (flotante o muñón), configuración del puerto (paso total o paso reducido), clase de presión (ANSI Clase 150, 300, 600, etc.), grado del material (acero al carbono, acero inoxidable 316, dúplex) y conexiones finales (bridadas, soldadas a tope, soldadas a encaje). Omitir cualquiera de estos en una especificación para una válvula de servicio crítico puede resultar en recibir un producto que técnicamente es una válvula de bola pero completamente incorrecto para la aplicación.
Si el servicio involucra productos alimenticios, farmacéuticos o químicos corrosivos, especifique siempre "válvula de bola sanitaria" o "válvula de bola higiénica" y haga referencia a la norma correspondiente (3-A, FDA, EHEDG). Es posible que las válvulas de bola de acero inoxidable diseñadas para servicios industriales generales no cumplan con los requisitos de acabado superficial (generalmente Ra ≤ 0,8 µm para superficies en contacto con el producto) necesarios en aplicaciones higiénicas, incluso si parecen similares desde el exterior. El nombre indica que están en juego requisitos de diseño adicionales más allá del control de flujo básico.
Los siguientes puntos resumen datos técnicos y prácticos esenciales sobre las válvulas de bola que son útiles independientemente del nombre que utilice para describirlas:
