¿Cuánto duran las válvulas de bola?

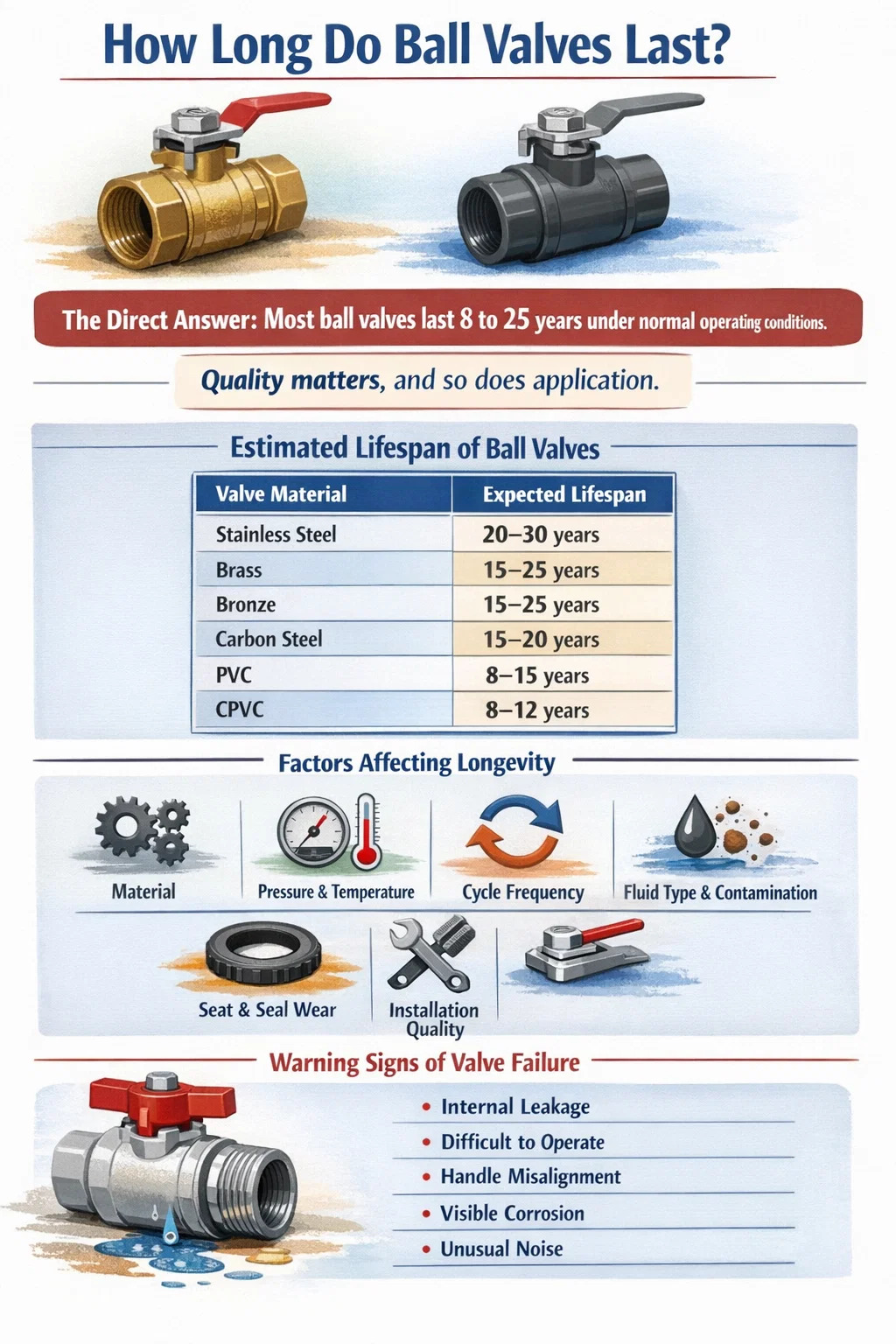

¿Cuánto duran las válvulas de bola? La respuesta directa

La mayoría de las válvulas de bola duran 8 a 25 años en condiciones normales de funcionamiento. La vida útil exacta depende del material, el entorno operativo, el tipo de fluido y la frecuencia de mantenimiento. Una válvula de bola de latón en una línea de suministro de agua residencial puede durar fácilmente 20 años, mientras que una válvula de bola de plástico en un entorno industrial químicamente agresivo puede fallar en un plazo de 3 a 5 años. La respuesta corta es: la calidad importa, y también la aplicación.

válvulas de bola se encuentran entre las válvulas de cuarto de vuelta más duraderas disponibles. En comparación con las válvulas de compuerta o las válvulas de globo, tienen menos piezas móviles, ofrecen un cierre más hermético y resisten mejor el desgaste con el tiempo. Dicho esto, ninguna válvula dura para siempre y comprender qué impulsa la longevidad le ayudará a planificar los reemplazos, seleccionar la válvula correcta por adelantado y evitar fallas inesperadas en el sistema.

Factores que determinan cuánto dura una válvula de bola

La vida útil de las válvulas de bola no es un número fijo. Varias variables se combinan para extender o acortar la vida operativa de cualquier válvula determinada.

Material de construcción

El material de la carrocería es el principal factor de durabilidad. Las válvulas de bola de acero inoxidable suelen durar 20 a 30 años en agua limpia o servicio químico suave. Las válvulas de bola de latón funcionan bien en sistemas de agua potable y HVAC y suelen durar entre 15 y 25 años. Las válvulas de bola de bronce se prefieren en entornos marinos y pueden igualar la vida útil del acero inoxidable cuando se seleccionan correctamente. Las válvulas de bola de PVC y CPVC son rentables, pero se degradan más rápido bajo la exposición a los rayos UV, altas temperaturas o fluidos con alto contenido de solventes; espere de 5 a 15 años, dependiendo de las condiciones.

Material del asiento y del sello

El asiento es el componente que primero se desgasta en la mayoría de las válvulas de bola. Los asientos de PTFE (teflón) son el estándar de la industria y ofrecen una excelente resistencia química, pero pueden deformarse a altas temperaturas superiores a 200 °C o en aplicaciones de ciclo alto. Los asientos de PEEK y PTFE reforzado soportan condiciones más exigentes y prolongan significativamente la vida útil de la válvula. Cuando los asientos se desgastan, la válvula comienza a tener fugas internas, lo que suele ser la primera señal de que es necesario reemplazarlos o reajustarlos.

Presión y temperatura de funcionamiento

Las válvulas de bola con capacidad de 1000 PSI que funcionan a 200 PSI durarán mucho más que una que funcione a su presión máxima nominal de forma continua. El calor acelera la degradación del sello, especialmente en materiales de asiento poliméricos. Una válvula que funcione al 90 % de su temperatura nominal tendrá una vida útil del asiento notablemente más corta que una que se utilice al 50 % de su capacidad. Deje siempre un margen: seleccione una válvula con una clasificación muy superior a sus parámetros operativos reales.

Frecuencia del ciclo

Las válvulas de bola de grado industrial a menudo están clasificadas para 100.000 a 1.000.000 de ciclos antes de que se produzca un desgaste significativo. Una válvula de cierre residencial que se opera sólo unas pocas veces al año durará más que una válvula de control de procesos que se cicla cientos de veces al día. Las aplicaciones de ciclo alto requieren válvulas diseñadas específicamente para esa tarea; las válvulas estándar fallarán prematuramente en esas condiciones.

Tipo de fluido y contaminación

El agua limpia es suave con el interior de la válvula. Los lodos, las partículas abrasivas y los productos químicos corrosivos no lo son. Las válvulas de bola que manejan fluidos abrasivos como agua cargada de arena o lodos minerales sufren un desgaste acelerado en la superficie de la bola y el asiento. Los productos químicos corrosivos atacan los materiales del cuerpo y del asiento si se selecciona el material de válvula incorrecto. La contaminación por partículas también puede atascar el mecanismo de bola o incrustarse en los asientos, provocando fugas mucho antes de que el material de la válvula se degrade.

Calidad de instalación

Una mala instalación acaba silenciosamente con la vida útil de la válvula. La desalineación de la tubería crea tensión en el cuerpo de la válvula. Apretar demasiado las conexiones roscadas puede agrietar los cuerpos de las válvulas, especialmente en válvulas de latón y PVC. La dirección de flujo incorrecta en las válvulas de bola montadas en muñón reduce la eficiencia del sellado. La instalación de una válvula con el vástago apuntando hacia abajo en servicio sucio permite que se acumulen residuos alrededor de la empaquetadura del vástago, lo que acelera el desgaste. Seguir las pautas de instalación del fabricante es mucho más importante de lo que la mayoría de los usuarios creen.

Vida útil esperada por tipo de válvula de bola y aplicación

La siguiente tabla resume los rangos de vida útil típicos de las válvulas de bola en materiales y tipos de aplicaciones comunes:

Estas cifras suponen condiciones de funcionamiento razonables e inspecciones periódicas. Los entornos hostiles, los medios abrasivos o el mantenimiento descuidado empujarán la vida útil real hacia el extremo inferior de estos rangos.

Señales de que una válvula de bola está llegando al final de su vida útil

Las válvulas de bola tienden a fallar de forma gradual y no catastrófica. Detectar señales de alerta temprana permite realizar reemplazos planificados en lugar de paradas de emergencia.

• Fuga interna (fuga en el asiento): El fluido pasa a través de la válvula incluso cuando está completamente cerrada. Este es el modo de falla más común y generalmente indica desgaste o deformación del asiento.
• Fuga externa alrededor del vástago: La degradación del empaque permite que el líquido escape alrededor del vástago, visible como gotas o humedad en el área del vástago.
• Rígido o difícil de operar: Un mayor torque para girar la manija indica corrosión, hinchazón del asiento o acumulación de desechos dentro de la válvula.
• El mango ya no se alinea correctamente: Si la posición de la manija ya no refleja con precisión el estado abierto o cerrado, los componentes internos pueden estar desgastados o dañados.
• Corrosión visible o picaduras en la carrocería: La corrosión de la superficie suele ser cosmética, pero las picaduras profundas o las incrustaciones pueden comprometer la integridad estructural.
• Ruido inusual durante el funcionamiento: El ruido de cavitación, el chirrido o el chirrido al abrir o cerrar sugieren daños internos en la superficie de la bola o en los asientos.

Si alguno de estos signos aparece en un sistema crítico (alta presión, alta temperatura o manipulación de fluidos peligrosos), no se debe retrasar el reemplazo. Incluso las fugas menores en estos contextos constituyen un grave problema de seguridad.

Cómo extender la vida útil de la válvula de bola

Con las prácticas adecuadas, puede hacer que una válvula de bola de calidad supere su vida útil mínima esperada.

Ejercite las válvulas con regularidad

Las válvulas de bola que permanecen en una posición durante años sin ser operadas son propensas a atascarse. Los asientos de PTFE pueden fluir en frío y adherirse a la superficie de la bola. Una práctica de mantenimiento estándar es abrir y cerrar completamente todas las válvulas al menos una vez al año, incluso aquellas que normalmente nunca se operan. Esto evita la unión del asiento, mantiene flexible el empaque del vástago y garantiza que la válvula realmente funcione cuando sea necesario en caso de emergencia.

Seleccione la válvula adecuada para la aplicación desde el principio

Sobredimensionar o subdimensionar una válvula de bola es un error común. Una válvula demasiado grande para el flujo puede atrapar sedimentos; uno que es demasiado pequeño corre a mayor velocidad y acelera la erosión. Haga coincidir la clasificación de presión y temperatura con sus condiciones reales con un margen de seguridad. Para entornos corrosivos, consulte las tablas de compatibilidad química; no todos los grados de acero inoxidable resisten todos los ácidos. Por ejemplo, el acero inoxidable 316 resiste el ácido sulfúrico diluido pero es atacado por el ácido clorhídrico; en ese caso, una válvula de bola Hastelloy C276 sería la opción adecuada.

Proteger contra el golpe de ariete

El cierre rápido de la válvula genera golpes de presión conocidos como golpes de ariete. Estos choques crean picos masivos de presión instantánea (a veces de 10 a 50 veces la presión normal de la línea) que tensionan los cuerpos de las válvulas, los asientos y las tuberías conectadas. En sistemas propensos a sufrir golpes de ariete, instale supresores de sobretensiones o válvulas de bola accionadas con velocidades de cierre controladas. Las válvulas de cuarto de vuelta, como las válvulas de bola, son particularmente susceptibles porque el cierre completo ocurre en solo 90 grados de recorrido, lo que puede ser muy rápido con un actuador manual o de retorno por resorte.

Mantenga las roscas y las conexiones del cuerpo limpias y protegidas

Las válvulas de bola con extremo roscado son vulnerables a la corrosión externa en la interfaz de la rosca, especialmente en ambientes exteriores o húmedos. Aplique compuesto para roscas anticorrosión, use revestimientos protectores en los cuerpos de válvulas expuestos y considere válvulas de acero inoxidable o recubiertas de epoxi para instalaciones en exteriores. Para válvulas enterradas, utilice válvulas clasificadas para enterramiento directo con revestimientos o envolturas adecuadas.

Inspeccionar la empaquetadura del vástago y reapretar según sea necesario

Muchos diseños de válvulas de bola permiten ajustar o reemplazar la empaquetadura del vástago sin quitar la válvula de la línea. Si nota un ligero goteo en el vástago, apretar un poco la tuerca prensaestopas (generalmente no más de un cuarto de vuelta a la vez) a menudo detiene la fuga y extiende la vida útil de la válvula sin necesidad de reemplazarla por completo. No apriete demasiado: el exceso de compresión del empaque aumenta el torque de operación y puede dañar el vástago.

Lave las líneas antes de la puesta en servicio inicial

Las tuberías nuevas a menudo contienen escoria de soldadura, incrustaciones de tuberías, residuos de compuestos para roscas y escombros de construcción. Pasar estos materiales a través de una válvula de bola antes de que la línea se lave adecuadamente puede rayar la superficie de la bola o incrustar partículas en los asientos blandos de PTFE de forma permanente. Lave siempre los sistemas de tuberías nuevos con las partes internas de las válvulas retiradas o con las válvulas en la posición completamente abierta antes de que comience el funcionamiento normal.

Vida útil de las válvulas de bola en industrias específicas

La forma en que envejecen las válvulas de bola varía significativamente entre los diferentes sectores, impulsada por las demandas específicas que se les imponen.

Plomería Residencial

En los sistemas de suministro de agua domésticos, las válvulas de bola son lo más parecido a un componente de "configurar y olvidar" que existe en la plomería. Una válvula de bola cromada o de latón de calidad instalada en un suministro principal de agua fría puede pasar de 20 a 30 años sin ningún tipo de atención. El principal riesgo en entornos residenciales es que la válvula se atasque por inactividad: se instala, nunca se toca durante 15 años y luego no se cierra en caso de emergencia porque el asiento se ha enfriado contra la bola. La propia tubería a menudo se desgasta antes que la válvula.

HVAC y sistemas hidrónicos

Las válvulas de bola en sistemas de calefacción y refrigeración experimentan ciclos moderados y funcionan con agua relativamente limpia o soluciones de glicol. La vida útil aquí suele ser 15 a 20 años , siendo los principales factores de envejecimiento la concentración de glicol (que puede volverse ácido con el tiempo si no se mantiene), el estrés del ciclo térmico y la calidad de la gestión química del agua original. Los sistemas de glicol mal mantenidos que se vuelven ácidos atacarán los cuerpos de las válvulas de latón y degradarán los asientos de PTFE más rápido de lo normal.

Industria del petróleo y el gas

Este sector utiliza algunas de las especificaciones de válvulas de bola más exigentes. Las válvulas de bola montadas en muñón en servicio de tuberías están diseñadas para intervalos de servicio de 20 a 30 años, pero requieren programas de inspección y mantenimiento regulares para lograrlo. Las válvulas de bola submarinas enfrentan la corrosión externa del agua de mar además de los desafíos internos del fluido del proceso y generalmente se inspeccionan en ciclos de 5 años independientemente de su condición aparente. API 6D es el estándar que rige para las válvulas de bola para tuberías, y las válvulas certificadas según este estándar están diseñadas teniendo en cuenta el rendimiento a largo plazo.

Plantas de Tratamiento de Agua

Las instalaciones de tratamiento de agua suelen utilizar válvulas de bola de gran diámetro en servicios de agua clorada o fluorada. El cloro es corrosivo para muchos metales en concentraciones elevadas, por lo que las válvulas de bola de PVC o CPVC son comunes en este sector a pesar de su vida útil más corta en comparación con los metales. Las válvulas de acero inoxidable se utilizan cuando las presiones nominales de plástico son insuficientes. Los ciclos de reemplazo típicos en el tratamiento de agua son 10 a 15 años para válvulas de plástico y 20 años para válvulas de metal debidamente especificadas.

Procesamiento de alimentos y bebidas

Las válvulas de bola sanitarias en aplicaciones de alimentos y bebidas se enfrentan a ciclos frecuentes de limpieza in situ (CIP) que utilizan soda cáustica y soluciones de limpieza ácidas, además de esterilización con vapor a alta temperatura. Estas condiciones aceleran significativamente el desgaste de los sellos. El reemplazo del asiento cada 2 a 5 años es común en aplicaciones sanitarias de alto ciclo, incluso cuando el cuerpo de la válvula permanece en excelentes condiciones. En estos entornos, el reemplazo completo de la válvula generalmente ocurre cada 10 a 15 años.

Reparar versus reemplazar: cuándo reconstruir una válvula de bola

No es necesario desechar todas las válvulas de bola defectuosas. En muchos casos, un kit de reemplazo de asiento o un kit de reconstrucción interna completa puede restaurar una válvula a un rendimiento como nuevo a una fracción del costo de reemplazo, particularmente para válvulas más grandes donde el cuerpo en sí representa un valor material significativo.

Generalmente vale la pena reconstruir cuando:

• La válvula es de 2 pulgadas (DN50) o más grande.
• El cuerpo de la válvula no muestra corrosión, grietas ni picaduras significativas.
• La superficie de la bola es lisa y sin daños.
• Las roscas del vástago y el prensaestopas están intactos.
• Los kits de reconstrucción están disponibles del fabricante.

El reemplazo es la mejor opción cuando:

• El cuerpo de la válvula está visiblemente corroído, picado o agrietado.
• La superficie de la pelota está rayada o erosionada; los asientos nuevos no sellan una pelota dañada
• La válvula es pequeña (menos de 1 pulgada/DN25): el costo de mano de obra excede el costo de la válvula
• La válvula ya fue reconstruida una vez y vuelve a fallar.
• La válvula original era un producto básico de bajo costo sin kits de reconstrucción disponibles.

Para una válvula de bola de acero inoxidable de 6 pulgadas (DN150), una reconstrucción completa con nuevos asientos, empaquetaduras de vástago y sellos del cuerpo podría costar entre $200 y $500 en piezas, en comparación con $1,500 a $4,000 o más para una nueva válvula equivalente. La economía de reconstruir válvulas de bola de gran diámetro es convincente cuando la condición del cuerpo lo respalda.

¿La calidad de la marca afecta realmente la longevidad de la válvula de bola?

Sí, significativamente. El mercado de válvulas de bola abarca desde válvulas de puerto completo mecanizadas con precisión con materiales certificados y tolerancias dimensionales estrictas hasta válvulas de importación de productos básicos donde el espesor de la pared del cuerpo, la composición de la aleación y la calidad del asiento varían ampliamente de un lote a otro.

Indicadores de calidad clave a tener en cuenta al seleccionar válvulas de bola:

• Certificaciones de materiales: Los informes de pruebas de materiales EN 10204 3.1 para válvulas de acero inoxidable confirman que la composición real de la aleación coincide con lo especificado.
• Certificados de pruebas de presión: Los fabricantes de renombre proporcionan certificados de prueba de carcasa y prueba de fugas del asiento según API 598, EN 12266 o estándares equivalentes.
• Diseño de puerto completo versus diseño de puerto reducido: Las válvulas de bola de puerto total tienen un diámetro interior igual al de la tubería, lo que reduce la erosión y la turbulencia. Las válvulas de puerto reducido son más económicas pero se desgastan más rápidamente en servicios abrasivos o de alta velocidad.
• Diseño antiestático: En el servicio de fluidos inflamables, las características antiestáticas que conectan la bola al cuerpo son críticas para la seguridad y son una señal de una válvula diseñada correctamente.
• Vástago a prueba de explosiones: Un diseño de vástago a prueba de explosiones evita que el vástago sea expulsado bajo presión si falla el empaque; esto es tanto una característica de seguridad como un indicador de la calidad general del diseño.

Fabricantes establecidos como Flowserve, Emerson (Fisher), Velan, Trunnion y Kitz producen constantemente válvulas que cumplen o superan la vida útil nominal en el campo. Las válvulas económicas pueden parecer idénticas, pero en la práctica a menudo ofrecen vidas útiles sustancialmente más cortas.

Recomendaciones sobre el cronograma de mantenimiento para válvulas de bola

Un programa de mantenimiento simple y consistente extiende dramáticamente la vida útil de la válvula de bola y previene fallas inesperadas. La frecuencia adecuada depende de la gravedad del servicio.

Elegir una válvula de bola de repuesto: qué buscar

Cuando una válvula de bola finalmente llega al final de su vida útil, la decisión de reemplazarla es una oportunidad para actualizarla. Simplemente reemplazar productos comparables no siempre es el mejor enfoque.

Actualice el material si el original falló prematuramente

Si una válvula de bola de latón en una línea de dosificación de productos químicos falla después de solo 5 años debido a la corrosión, reemplazarla con otra válvula de latón producirá el mismo resultado. Analice por qué falló la válvula anterior y seleccione un material que se adapte mejor a las condiciones de servicio reales. En este escenario, una válvula de PVDF o de acero inoxidable podría ofrecer de tres a cinco veces más vida útil a un costo modesto.

Considere el diseño de puerto completo para aplicaciones de flujo crítico

Las válvulas de bola de paso total (también llamadas de paso total) no tienen restricción en el recorrido del flujo cuando están completamente abiertas. Esto reduce la caída de presión, minimiza la erosión relacionada con la turbulencia y hace que la válvula se pueda raspar en sistemas de tuberías. Si la instalación original usaba una válvula de puerto reducido y la erosión era un problema, cambiar a puerto completo extenderá la vida útil de la siguiente válvula.

Evaluación de accionamiento accionado versus manual para servicio de ciclo alto

Si una válvula operada manualmente realiza ciclos muchas veces al día, las entradas de torque de la operación manual crean patrones de desgaste en las superficies del asiento que las válvulas operadas por actuador evitan con su operación más consistente y controlada. Los actuadores neumáticos o eléctricos con velocidades de cierre ajustables pueden extender significativamente la vida útil del asiento en aplicaciones de ciclo alto en comparación con la operación manual agresiva.
