Abrazadera de tubería de plástico liviana con clip de riel hexagonal interno, canal deslizante de canal C, abrazadera de tubería serie TLPG10

Descripción general del producto

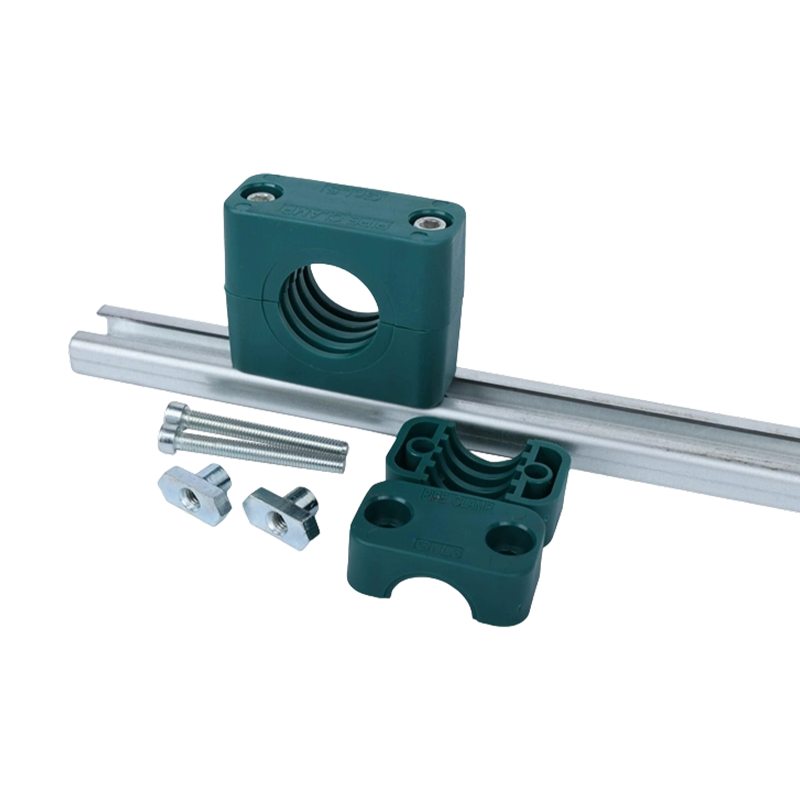

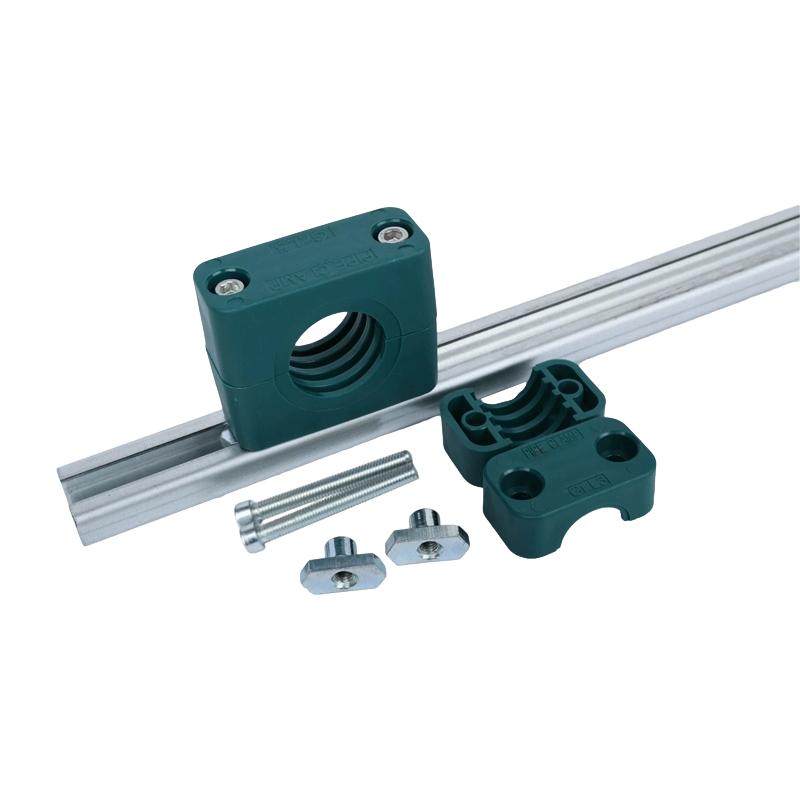

La serie TLPG10 es una abrazadera de tubería de plástico liviana diseñada específicamente para rieles de acero de sección en C. Construido con nailon de alta resistencia, cuenta con una ranura de sujeción inferior que coincide con el riel de acero de sección en C, lo que permite un recorte instantáneo en el riel. El tornillo de fijación del casquillo hexagonal incorporado asegura tanto la tubería como la propia abrazadera de la tubería. Este producto sirve como una solución ideal para el tendido modular y flexible de tuberías livianas, como cables de equipos, tuberías de aire y tuberías de aceite, y se utiliza ampliamente en máquinas herramienta, equipos de automatización, gabinetes de control y otras aplicaciones.

Características detalladas del producto y ventajas

1. Instalación rápida y específica para rieles

• Recorte de un segundo: La ranura de sujeción inferior coincide perfectamente con el carril de acero de sección en C; se puede enganchar al carril presionando manualmente, lo que permite una instalación extremadamente cómoda.
• Fuerte compatibilidad: Adecuado para múltiples modelos estándar de rieles de acero de sección en C disponibles en el mercado.
• No se requieren herramientas: El recorte y la fijación iniciales no requieren ninguna herramienta, lo que mejora enormemente la eficiencia del cableado.

2. Bloqueo de enchufe hexagonal, estable y confiable

• Prevención de desplazamientos: Al girar el tornillo de fijación del casquillo hexagonal se puede fijar la abrazadera de la tubería al riel y presionar la tubería firmemente dentro de la abrazadera, logrando un doble bloqueo para mayor seguridad y confiabilidad.
• Profesional y Estético: El diseño del zócalo hexagonal avellanado garantiza una apariencia ordenada y evita colisiones accidentales con herramientas.
• Fácil ajuste: Afloje el tornillo de fijación para ajustar fácilmente la posición de la abrazadera de la tubería o agregar/quitar tuberías.

3. Cableado flexible, ajuste cómodo

• Deslizamiento fácil: Antes de bloquear, la abrazadera de la tubería puede deslizarse fácilmente a lo largo del riel, lo que facilita la búsqueda de la posición óptima del cableado.
• Fácil expansión: Durante la modificación del sistema o la adición de nuevas tuberías, se pueden agregar abrazaderas de tubería fácilmente o se puede ajustar el diseño original de la tubería.
• Mantenimiento conveniente: Afloje el tornillo de fijación para quitar la abrazadera de la tubería para realizar el mantenimiento o reemplazo de la tubería.

4. Material de nailon, protección de tuberías

• Aislamiento y resistencia a los arañazos: El material de nailon no es conductor y no raya la funda del cable ni la superficie de la manguera.
• Resistencia a la corrosión: Resistente al aceite y a la corrosión, adecuado para entornos industriales generales.
• Retardante de llama opcional: Hay materiales ignífugos disponibles para mejorar la seguridad.

Parámetros básicos de un vistazo

Campos de aplicación típicos

• Automatización industrial: Sistemas de cable y cable de remolque para robots de séptimo eje y líneas de producción automatizadas.
• Equipos de máquinas herramienta: Cableado de mazos de cables de gabinetes eléctricos y tuberías de líquido refrigerante para máquinas herramienta CNC y centros de mecanizado.
• Maquinaria de construcción: Fijación y guiado de mazos de cables de control y sensores en la cabina.
• Equipos de comunicación: Encuadernación y gestión de cables en armarios servidores y armarios de control.
• Equipamiento experimental: Fijación flexible de cables sensores en bancos de pruebas.

Guía de selección

Pasos de selección:

1. Confirmar el modelo ferroviario: Mida o confirme las especificaciones (por ejemplo, ancho y alto) del riel de acero de sección en C que está utilizando; esta es la base principal para la selección.

2. Evaluar el paquete de tuberías: Calcule el diámetro exterior y el peso de los cables/mangueras que se van a fijar para asegurarse de que estén dentro del rango de carga de la abrazadera de tubería.

3. Seleccione la especificación: Elija la especificación correspondiente de la serie TLPG10 según el modelo de riel y el tamaño de la tubería.

Notas:

• Aplicable principalmente a la fijación y guiado de tuberías ligeras.
• No apriete demasiado el tornillo de fijación durante la instalación para evitar dañar la tubería o la abrazadera de la tubería.

Nuestras ventajas

• Coincidencia precisa: La ranura de sujeción de la tubería coincide con precisión con el riel de acero de sección en C estándar, lo que garantiza un deslizamiento suave y un bloqueo confiable.
• Material de alta calidad: Adopta nailon de alta calidad con buena tenacidad y gran durabilidad.
• Especificaciones completas: Cubre las especificaciones de rieles de acero de sección en C comúnmente utilizados.
