Válvula de aguja dosificadora tipo férula de acero inoxidable 316/304 con calibración para aplicaciones de vacío

Descripción general del producto

Este producto es una válvula de instrumento de alta precisión diseñada específicamente para un microajuste y control precisos del flujo de gas o líquido. Integra funciones de conmutación, cierre y regulación precisa, adoptando una conexión de ajuste por compresión y una estructura de disco de válvula tipo aguja con escalas de ajuste de flujo intuitivas. Se utiliza ampliamente en laboratorios, industria petroquímica, industria del gas, sistemas de vacío, instrumentos y equipos analíticos y otras ocasiones que requieren medición fina.

Características principales y ventajas

1. Microajuste de alta precisión

Vástago de válvula tipo aguja: El núcleo de la válvula tiene forma cónica de aguja. Al girar el volante, el vástago de la válvula se enrosca lenta y establemente en el asiento de la válvula, logrando la fina apertura y cierre del canal de flujo, logrando así un control preciso del microflujo.

Diseño de rotación de múltiples vueltas: Generalmente se requieren múltiples rotaciones (como 10 vueltas, 15 vueltas o más) para cambiar de completamente cerrado a completamente abierto. Este diseño mejora enormemente la precisión del ajuste, permitiendo a los operadores estabilizar fácilmente el flujo en el valor establecido deseado.

2. Pantalla graduada para control cuantitativo

La parte superior del vástago de la válvula está equipada con un dial indicador graduado con precisión (generalmente de 0 a 10 o más divisiones).

Cuando el volante gira, el dial gira en consecuencia. Los operadores pueden cuantificar la cantidad de ajuste según el cambio de escala, lo que facilita registrar y repetir la misma configuración de flujo para lograr un control preciso y repetible.

3. Sellado y conexión confiables

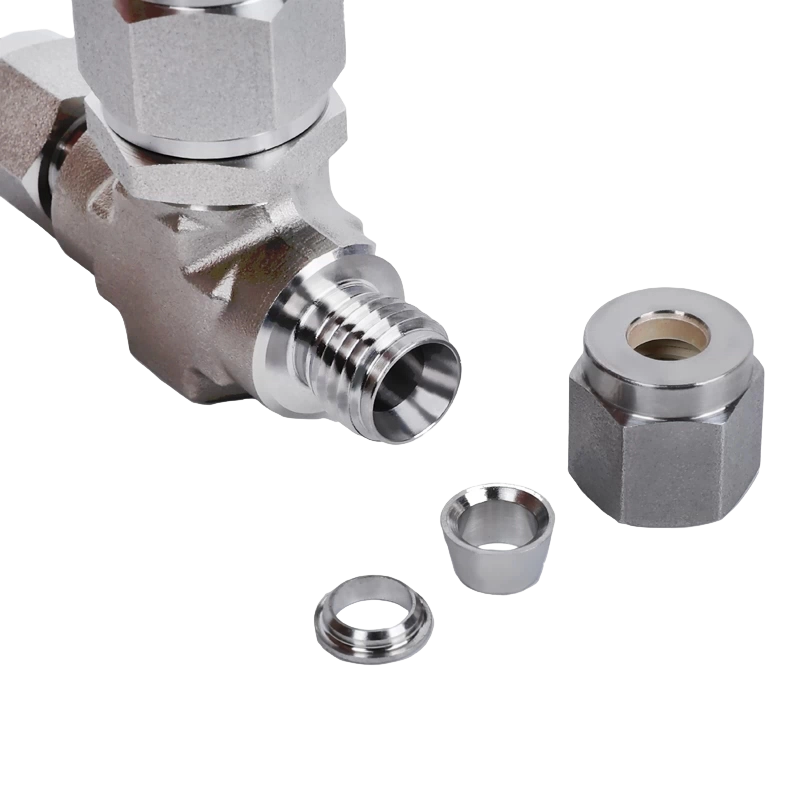

Conexión de ajuste por compresión: Este método de conexión es fácil de instalar. Simplemente apriete la tuerca para fijar firmemente la válvula a la tubería (generalmente tubería de acero inoxidable, tubería de cobre, etc.) mediante la fuerza de sujeción de la férula, proporcionando un excelente rendimiento de sellado, alta resistencia a la presión y resistencia a las vibraciones.

Material de sellado de alta calidad: El sello del vástago de la válvula generalmente está hecho de un embalaje hecho de politetrafluoroetileno (PTFE) u otros materiales de alto rendimiento, lo que garantiza que la válvula logre cero fugas incluso en condiciones de alta presión o vacío.

4. Excelente material y amplia aplicabilidad

Material del cuerpo de la válvula: El acero inoxidable 304 proporciona una buena resistencia a la corrosión, capaz de manejar agua, vapor, aceite y diversos gases y medios líquidos débilmente corrosivos. Es adecuado para ocasiones que requieren alta limpieza.

Medios aplicables: Aire, agua, aceite, vapor, gases inertes (como nitrógeno, argón) y muchos medios químicos no fuertemente corrosivos.

Condiciones de trabajo aplicables: Se puede utilizar en sistemas de presión positiva (como salidas de cilindros de gas de alta presión) y sistemas de vacío (como el microajuste de la entrada de vapor en tuberías de vacío).

Parámetros técnicos (valores típicos, sujetos a la página real del producto)

Método de conexión: Accesorio de compresión (por ejemplo, diámetro interior de la férula: Φ6, Φ8, Φ10 mm, etc.)
Hilo de interfaz: Generalmente G1/4", G3/8", G1/2" u otras roscas externas o internas.
Rango de presión: Presión máxima de trabajo de hasta 10 MPa o superior.
Grado de vacío: Hasta 10⁻⁴ Pa (dependiendo del diseño de sellado).
Temperatura aplicable: -20℃ a 200℃ (limitado por el material sellador).
Dirección media: Generalmente una válvula unidireccional. El cuerpo de la válvula suele estar marcado con una flecha que indica la dirección del flujo medio, que debe anotarse durante la instalación.

Escenarios de aplicación típicos

Equipamiento de laboratorio: Control de entrada de aire del hervidor de reacción, trayectoria del flujo de gas portador del cromatógrafo de gases (GC), fermentadores de laboratorio a pequeña escala, etc.
Sistemas de vacío: Se utiliza para inyectar gas de proceso de forma precisa y lenta en la cámara de vacío.
Instrumente de procese: Como válvula de aislamiento y regulación en la parte delantera de instrumentos como manómetros y caudalímetros.
Industria del gas: Gasoductos de alta pureza, equipos de análisis de gases, protección de soldadura, control de flujo de gas.
Sisteme de sampling: Extraer micromuestras del proceso principal para su análisis en línea.

Consejos clave de compra

Al navegar por productos web, asegúrese de confirmar la siguiente información:

1. Tamaño de la interfaz: Verifique que la especificación de la rosca de la interfaz de la válvula y el diámetro interior de la férula coincidan con su tubería.

2. Clase de presión: Asegúrese de que la presión máxima de trabajo de la válvula (PN/MPa) sea mayor que la presión máxima de su sistema.

3. Compatibilidad media: Confirme que el acero inoxidable 304 y los materiales de sellado puedan soportar el medio que está utilizando.

4. Características del flujo: Si se requieren giros de ajuste más precisos.

5. Marca y cualificaciones: Elija una marca de buena reputación y busque certificaciones relevantes (como CE).
