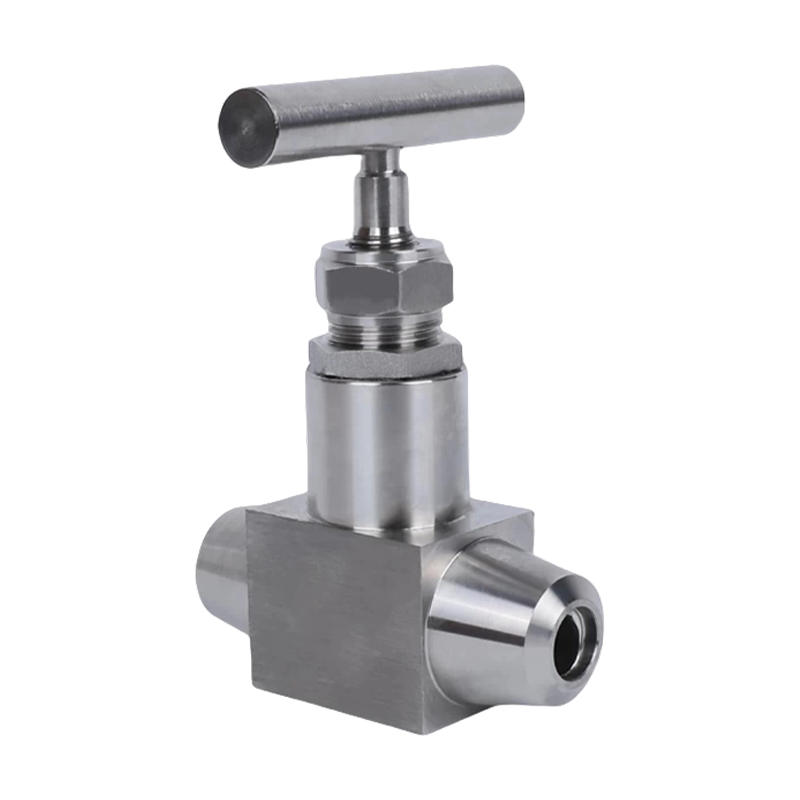

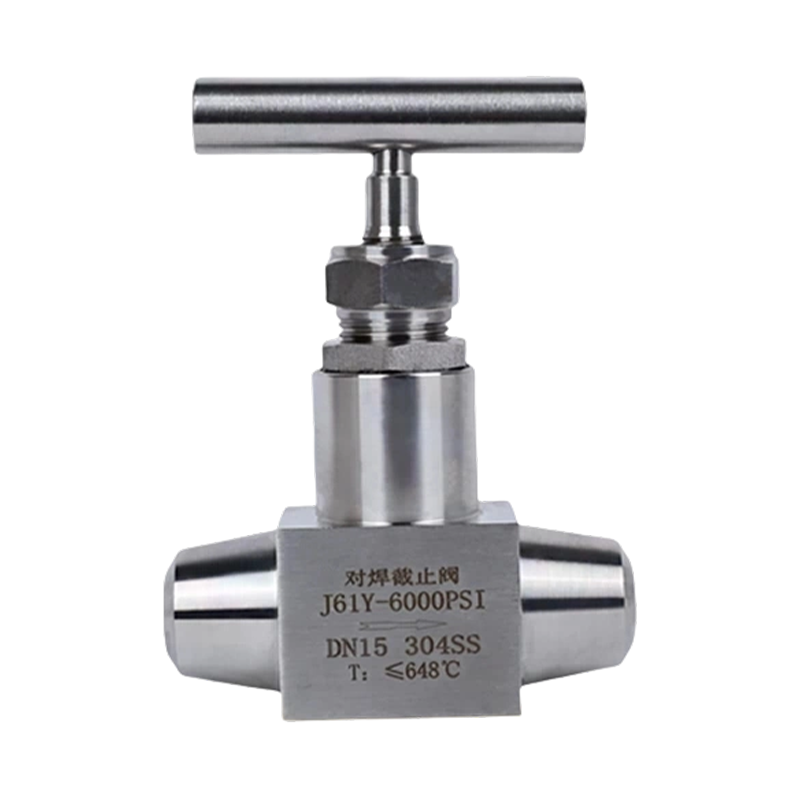

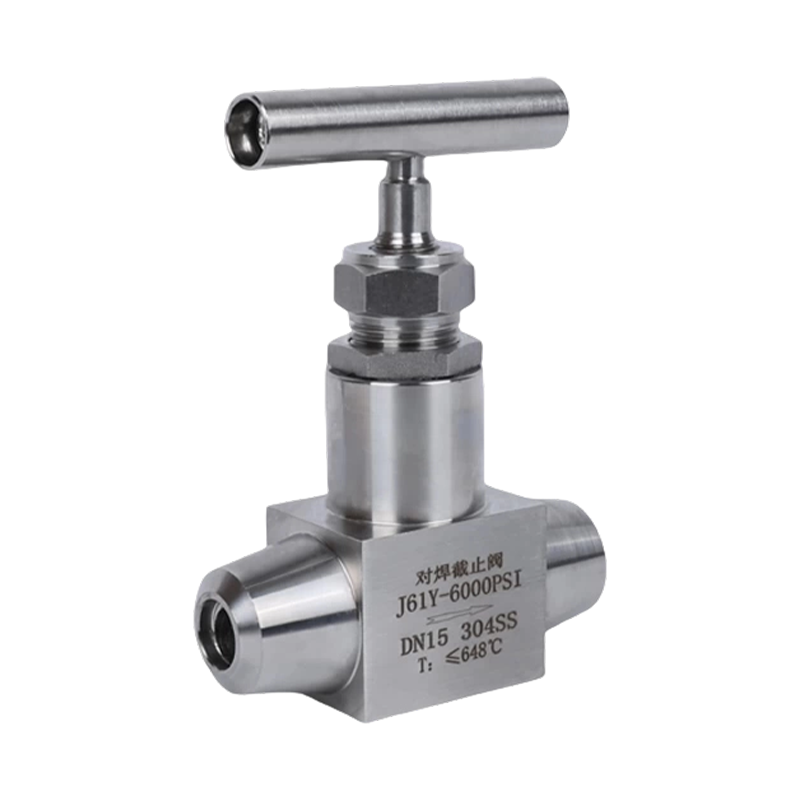

Válvula de aguja J61Y/J61W-320P, válvula de cierre de alta temperatura, válvula de cierre de acero inoxidable 304/316L, válvula de cierre de soldadura por casquillo

Descripción general del producto

J61Y/J61W-320P es una válvula de globo de aguja de ultra alta presión con conexión de soldadura de casquillo. Combina la función de cierre hermético de una válvula de globo y las características de regulación precisas de una válvula de aguja. Su método de conexión por soldadura de casquillo proporciona una resistencia de conexión y una confiabilidad de sellado extremadamente altas, lo que lo hace especialmente adecuado para ocasiones críticas con altos riesgos de fugas de medios de alta presión, alta temperatura, tóxicos o costosos. Es una válvula de control de precisión indispensable para tuberías de alta presión en los sectores petrolero, químico, de centrales eléctricas, nuclear y otros.

Interpretación del significado del modelo (J61Y-320P/J61W-320P)

• J: Válvula de globo

• 6: Tipo de conexión - Soldadura

• 1: Tipo de estructura - Tipo recto

• Y/W: Material de la superficie de sellado (Y = aleación dura, W = material del cuerpo de la válvula)

• -320: Presión nominal: 320 kgf/cm² (aproximadamente 32,0 MPa)

• P: Material del cuerpo de la válvula: acero inoxidable cromo-níquel-titanio (p. ej., 304, 316L)

Explicación detallada de las características y ventajas del producto

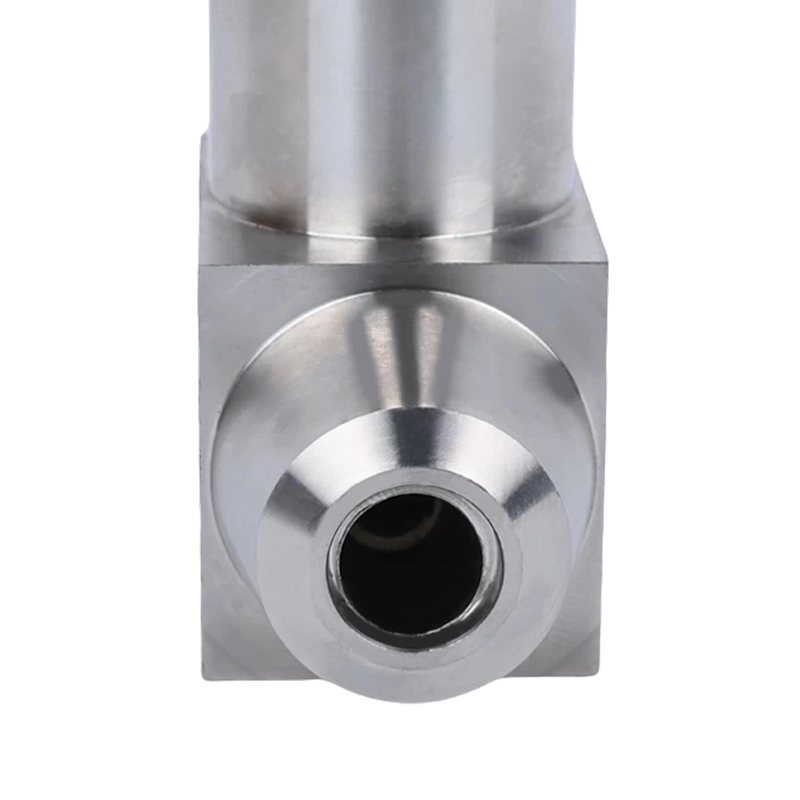

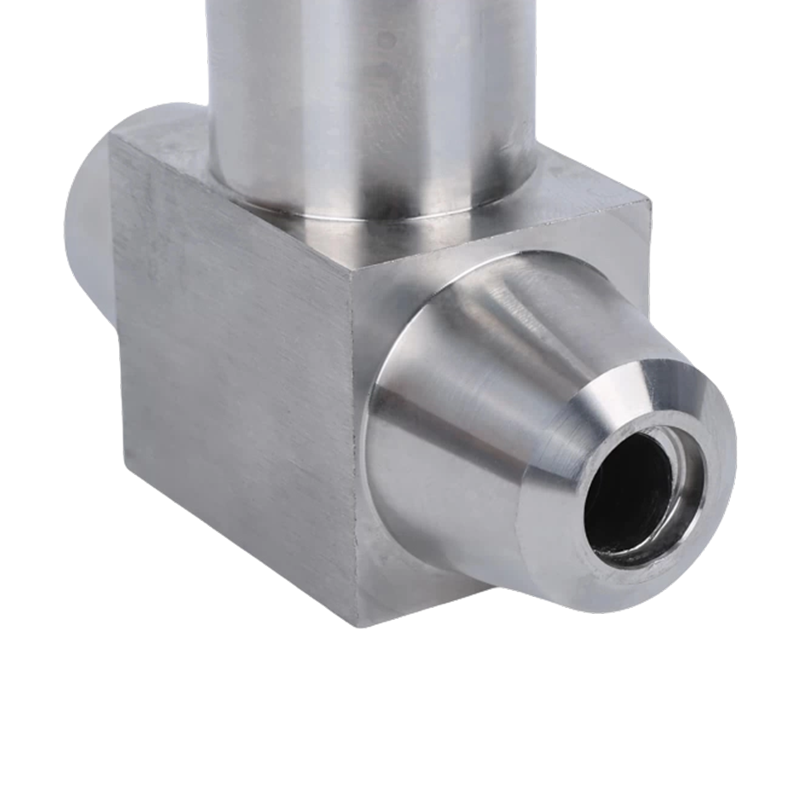

1. Ventajas absolutas de la conexión de soldadura por enchufe

• Conexión permanente: El cuerpo de la válvula y la tubería están fusionados en uno mediante soldaduras de filete, formando una conexión permanente sin problemas de fugas.
• Estructura compacta: La conexión no requiere el espacio de instalación necesario para las bridas, lo que da como resultado una estructura más compacta.
• Fuerza extremadamente alta: La soldadura tiene una alta resistencia, que puede soportar eficazmente la tensión de la tubería y las vibraciones severas, y su seguridad es muy superior a la de la conexión roscada.
• Adecuado para condiciones de trabajo duras: Es el método de conexión preferido para tuberías con medios de alta temperatura, alta presión, inflamables, explosivos y tóxicos.

2. Rendimiento de precisión de la válvula de globo de aguja

• Regulación precisa: La transmisión de rosca fina garantiza una carrera larga del disco de la válvula y una apertura lenta, lo que permite un ajuste preciso del flujo y evita golpes de ariete.
• Apagado hermético: El par de sellado cónico tiene un contacto estrecho y una gran presión específica de sellado, lo que puede lograr una fuga bidireccional cero incluso bajo una presión ultraalta.
• Larga vida útil: El modelo J61Y adopta una superficie de sellado de aleación dura (Stellite), que es extremadamente resistente al desgaste, a la erosión y a altas temperaturas, lo que garantiza una vida útil extremadamente larga.

3. Diferencias clave entre J61Y y J61W

Tabla detallada de parámetros técnicos

Campos principales de aplicación

• Calderas de centrales eléctricas: Válvulas de muestreo e instrumentos de alta presión para sistemas principales de vapor y agua de alimentación.
• Industria petrolera y química: Válvulas clave de cierre y regulación para hervidores de reacción y tuberías de alta presión.
• Petróleo y gas natural: Control de presión ultraalta para dispositivos de boca de pozo y tuberías de transmisión.
• Sistema de energía nuclear: Sistemas auxiliares con requisitos extremos de sellado.
• Dispositivos de prueba de alta temperatura y alta presión.

Guía de selección

Al seleccionar esta válvula, confirme lo siguiente:

1. Características del medio: Si hay partículas, corrosividad y parámetros de temperatura y presión.

2. Selección de superficie de sellado: Duras condiciones de trabajo (alta temperatura, alto desgaste): J61Y (sellado de aleación dura) es imprescindible.

3. Condiciones generales de trabajo (medio limpio): J61W (económico y práctico) es opcional.

4. Material del cuerpo de la válvula: Seleccione acero inoxidable 304 o 316L según la corrosividad del medio.

5. Estándar de soldadura: Proporcione especificaciones de tuberías para garantizar la coincidencia del tamaño del enchufe.

Nuestras ventajas

• Cuerpo de válvula forjado: Adopta piezas forjadas de alta calidad con una fuerte fluidez de grano y su capacidad de soportar presión es mucho mejor que la de los cuerpos de válvulas fundidas.
• Soldadura avanzada: Se utilizan soldadura por superposición de plasma y otros procesos para sellar la superficie para garantizar que la capa de aleación dura sea uniforme y firme.
• Inspecție strictă: Implementación del 100% de pruebas radiográficas (RT), pruebas penetrantes (PT) y pruebas de sobrepresión.
