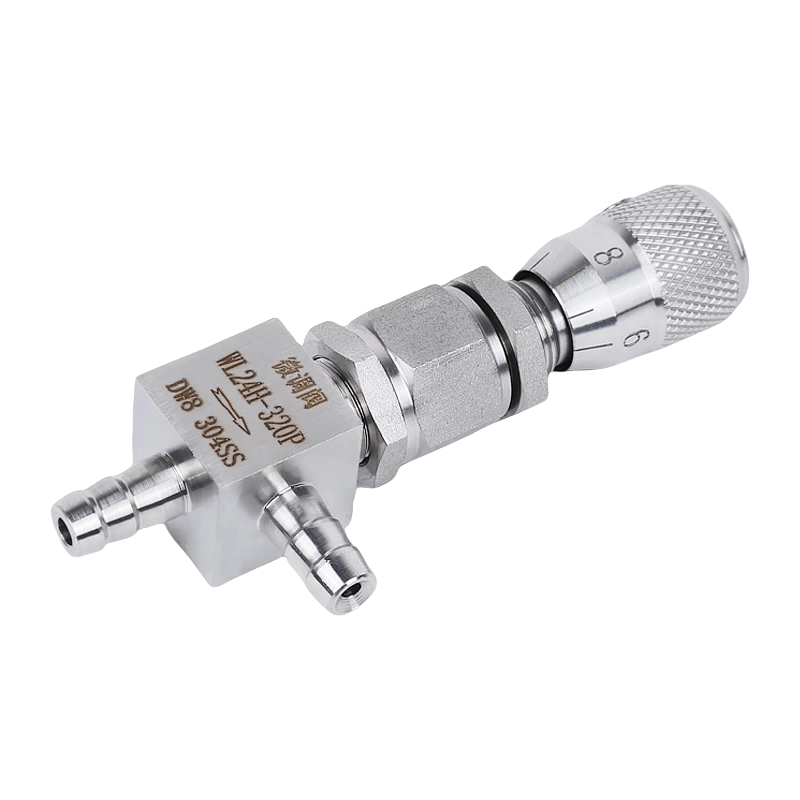

Válvula de ajuste fino de acero inoxidable WL24H-320P 304/316L con conectores de púas (recto/ángulo recto)

Descripción general del producto

La válvula de ajuste fino de acero inoxidable WL24H-320P es una válvula de alta precisión diseñada específicamente para el control preciso del microflujo en tuberías de alta presión. Su característica de "ajuste fino" proviene del mecanismo de transmisión de precisión del vástago de la válvula, que permite un control fino del grado de apertura. El producto está equipado con accesorios de púas para una fácil conexión a las mangueras; las formas estructurales rectas y en ángulo recto brindan opciones flexibles para diseños de sistemas complejos. Se utiliza ampliamente en petróleo, productos químicos, laboratorios, sistemas hidráulicos y otras ocasiones que requieren un ajuste de precisión de alta presión.

Interpretación del significado del modelo (WL24H-320P)

• W: Representa válvula
• L: Puede representar una función de estrangulamiento o ajuste fino
• 24: Puede representar la forma estructural (aquí generalmente se refiere al tipo de ángulo recto; el tipo recto puede corresponder a un código diferente)
• H: Representa el cuerpo de la válvula de acero inoxidable
• -320: La presión nominal es de 320 kgf/cm² (aproximadamente 32,0 MPa)
• P: El material del cuerpo de la válvula es acero inoxidable de cromo-níquel-titanio (como 304/316L)

Explicación detallada de las características y ventajas del producto

1. Mecanismo de ajuste fino de precisión

• Transmisión de hilo fino: El volante debe girar varias vueltas para que el vástago de la válvula produzca microdesplazamiento, logrando un control preciso del grado de apertura con una excelente linealidad de ajuste.
• Apertura y cierre suaves: La lenta velocidad de apertura y cierre puede prevenir eficazmente el golpe de ariete del sistema (impacto de presión) y proteger los instrumentos de precisión posteriores.
• Control de flujo preciso: Puede controlar con precisión el microflujo, cumpliendo con los requisitos del proceso de muestreo, llenado, experimentos, etc.

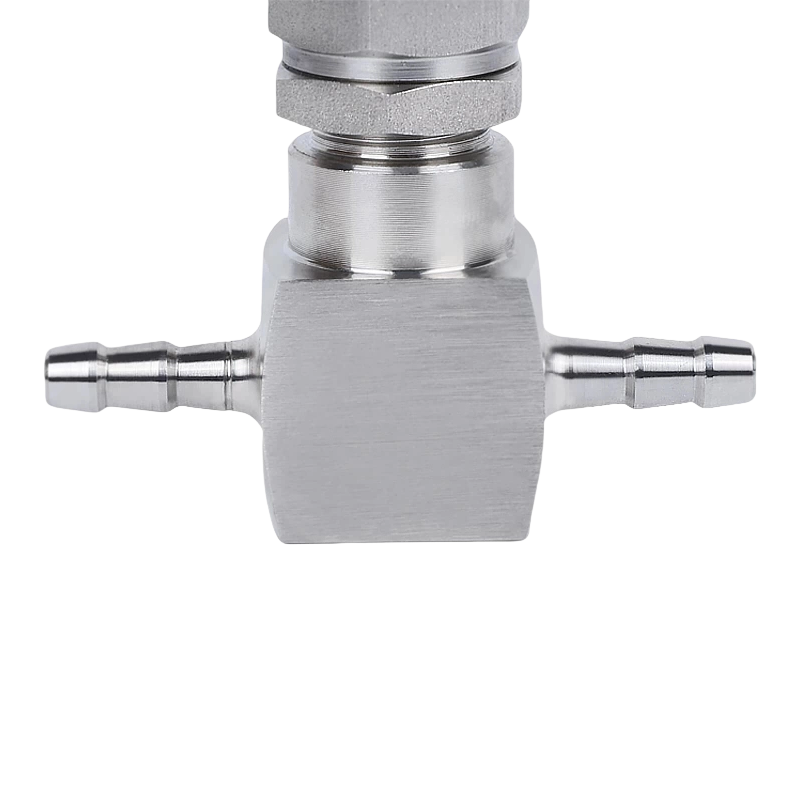

2. Ventajas del ajuste de púas

• Conexión conveniente: El diseño de la púa facilita la inserción y fijación de mangueras, permitiendo una instalación rápida y sencilla.
• Sellado confiable: Cuando se utiliza con una abrazadera de manguera, puede formar una conexión sellada confiable.
• Fuerte adaptabilidad: Se puede adaptar a mangueras de diferentes espesores de pared, con aplicación flexible.

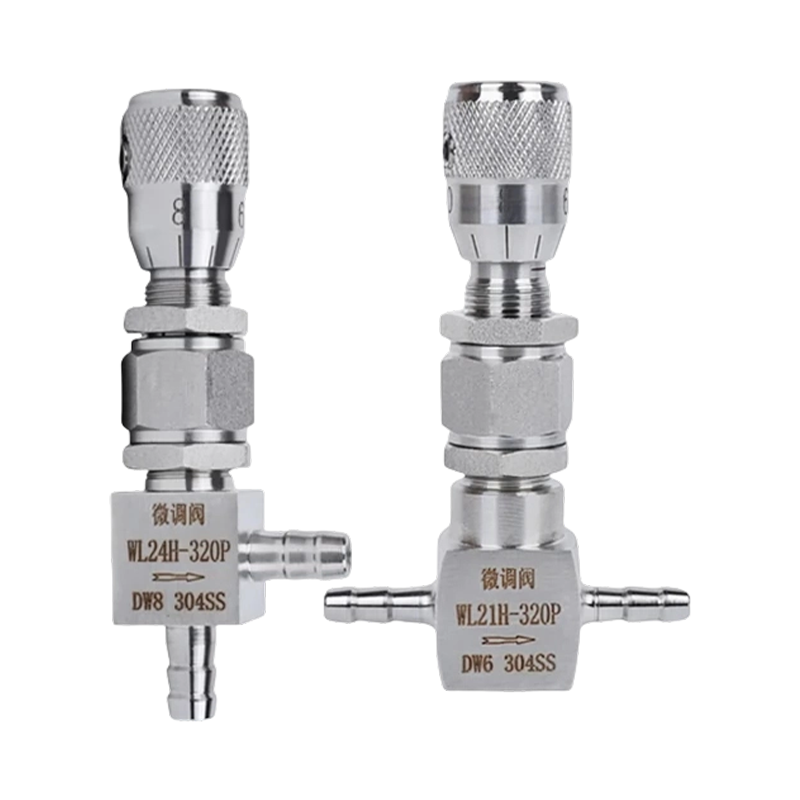

3. Elección entre tipos rectos y de ángulo recto

Tipo recto:

• Mínima resistencia al flujo y pérdida de presión.
• Adecuado para ocasiones con requisitos estrictos sobre caída de presión.

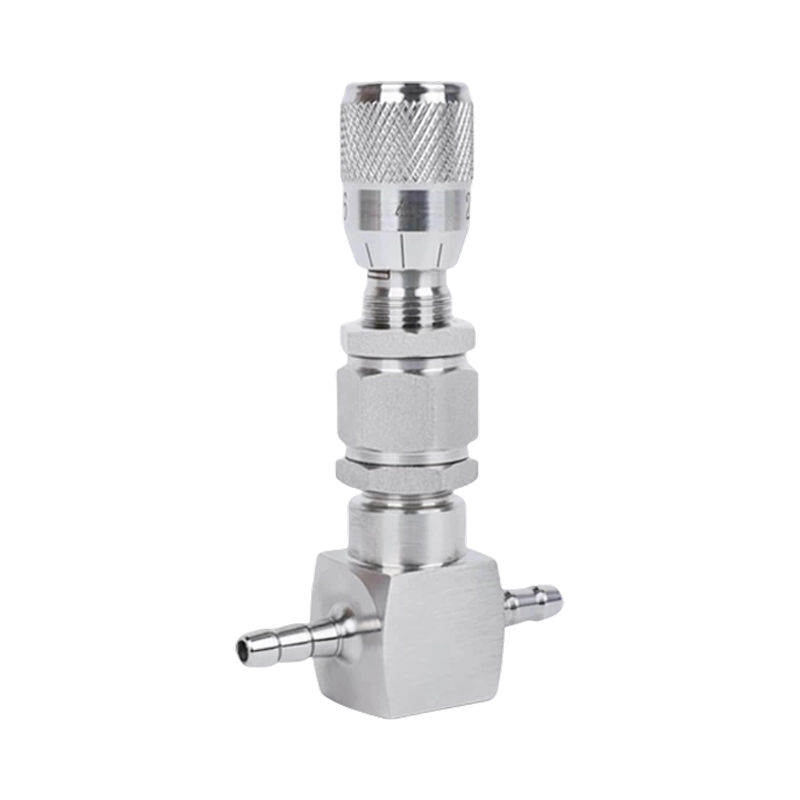

Tipo de ángulo recto:

• Ahorra espacio de instalación y puede adaptarse a diseños de tuberías complejos.
• Facilita el cambio de dirección del flujo de fluido, haciendo que la estructura del sistema sea más compacta.

4. Sellado a alta presión y cuerpo de válvula de acero inoxidable

• Sellado hermético: El disco de la válvula y el asiento de la válvula están rectificados con precisión con carburo cementado o material del cuerpo para garantizar un cierre confiable y pequeñas fugas internas.
• Diseño de alta presión: El cuerpo de válvula engrosado y la estructura reforzada garantizan un funcionamiento estable de la válvula bajo una alta presión de 32 MPa.
• Resistencia a la corrosión: El acero inoxidable 304 tiene una gran versatilidad; el acero inoxidable 316L tiene mejor resistencia a la corrosión por picaduras y a la corrosión intergranular, adecuado para entornos corrosivos más duros.

Tabla detallada de parámetros técnicos

Campos principales de aplicación

• Sistemas de medición de instrumentos: Se utiliza como válvula primaria para manómetros, sensores y otros instrumentos para lograr aislamiento y ajuste fino.
• Equipamiento de laboratorio: Ocasiones que requieren control de presión/flujo de precisión de alta presión en dispositivos experimentales y bancos de pruebas.
• Sistemas hidráulicos: Se utiliza como válvula de mariposa o válvula de depuración para ajustar la velocidad de los actuadores.
• Sistemas de muestreo: Proporcionar un flujo de muestra preciso para analizadores en línea o puntos de muestreo de laboratorio.
• Equipamiento coincidente: Combinado con cromatógrafos, instrumentos científicos, sistemas de control hidráulico, etc.

Guía de selección

Elija la configuración según las condiciones de trabajo:

Factores de selección:

• 1. Características del medio: Temperatura, presión, corrosividad.
• 2. Requisitos de conexión: Tamaño de la púa (diámetro exterior de la manguera adaptado).
• 3. Forma estructural: Tipo recto o tipo ángulo recto.
• 4. Método de operación: Otros métodos de conducción manuales u opcionales.

Nuestras ventajas

• Fabricación de precisión: Los componentes principales están mecanizados con precisión para garantizar la exactitud de la función de ajuste fino y la confiabilidad del sellado.
• Pruebas estrictas: Cada válvula se somete a pruebas de presión e inspección de estanqueidad para garantizar la calidad de fábrica.
• Soporte profesional: Proporcionar soporte de selección técnica profesional para ayudarle a elegir el modelo más adecuado según las condiciones de trabajo específicas.
