Guía de riel móvil con abrazadera de tubería, canal deslizante móvil de canal C, riel guía de acero al carbono/acero inoxidable con orificios

Descripción general del producto

Este riel móvil de abrazadera de tubería (también conocido como riel guía de acero de sección en C o ranura deslizante perforada) es un sistema de tendido modular que se utiliza para soportar y fijar cables, mangueras hidráulicas, tuberías de aire y diversas tuberías. Su exclusivo diseño de ranura abierta en forma de C permite que los deslizadores de abrazadera de tubería correspondientes se muevan libremente dentro del riel, satisfaciendo así las necesidades de ocasiones que requieren movimiento del equipo, operación del brazo robótico o ajuste frecuente del diseño de la tubería. Se utiliza ampliamente en escenarios dinámicos de suministro de energía/suministro de líquidos, como máquinas herramienta, líneas de producción automatizadas, maquinaria de construcción y equipos de escenario.

Características detalladas del producto y ventajas

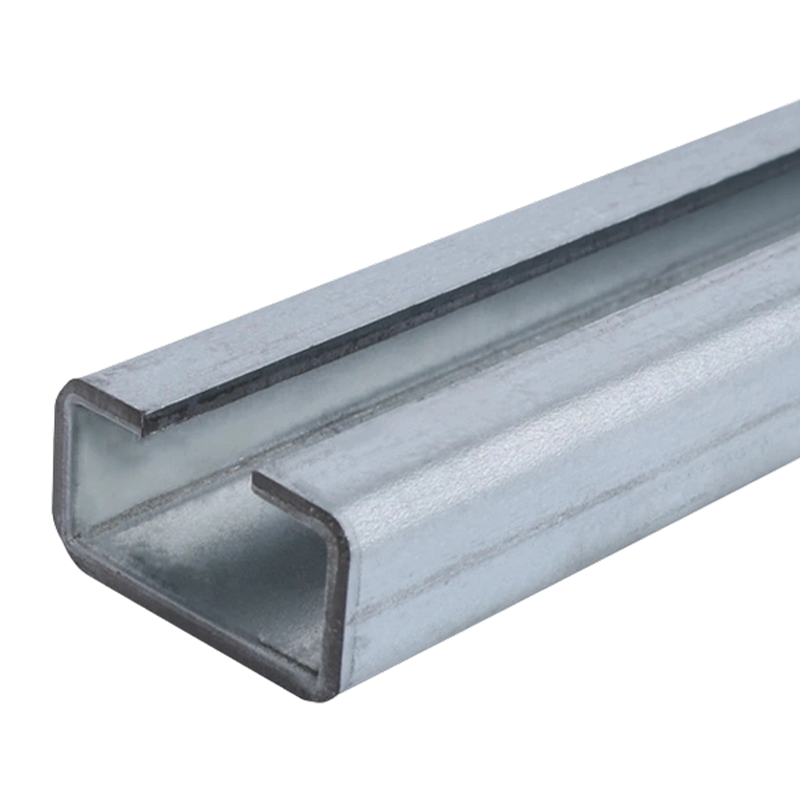

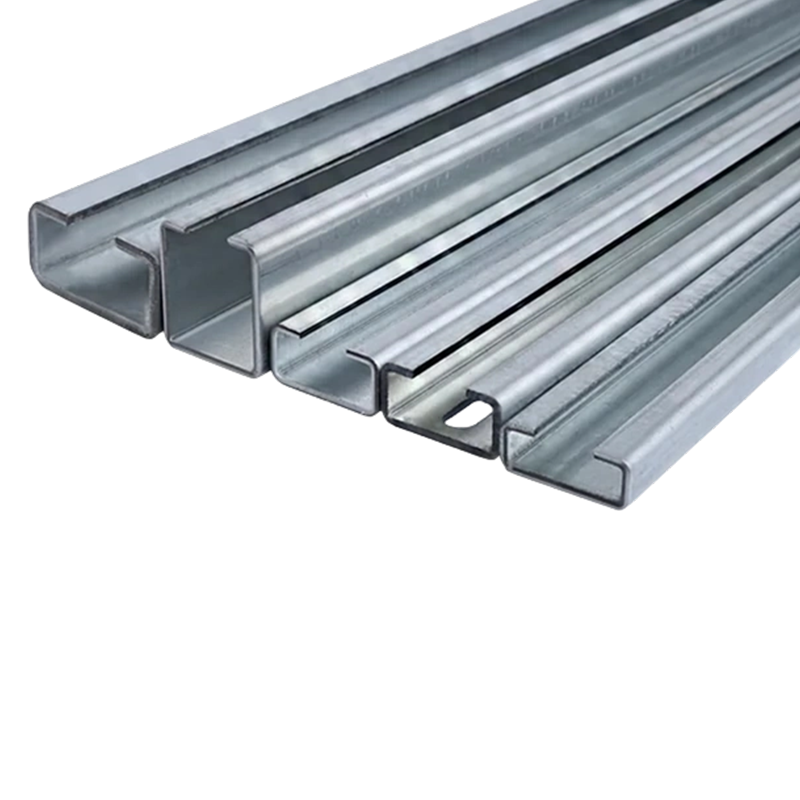

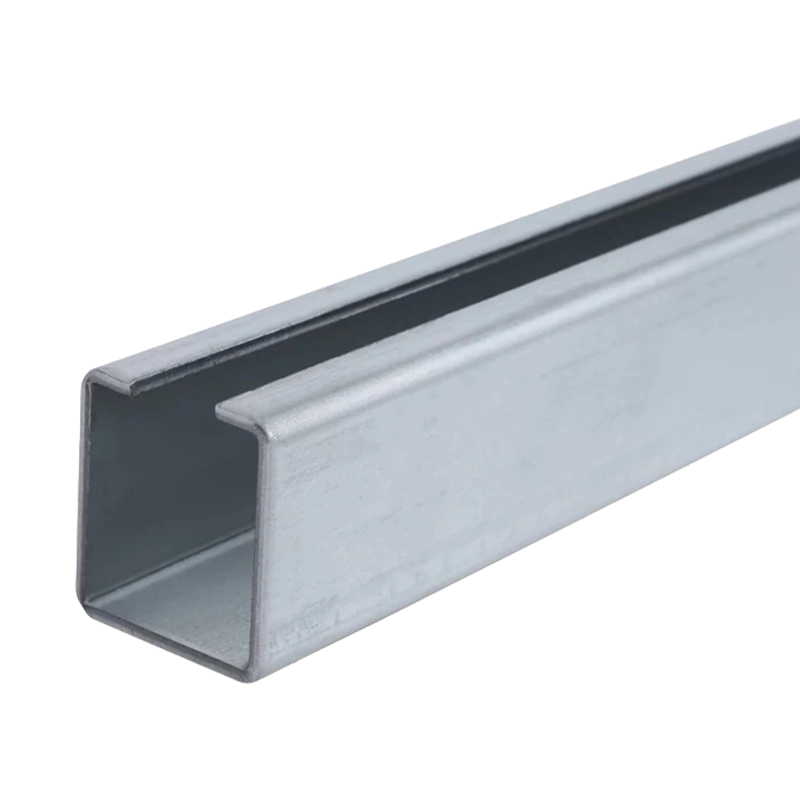

1. Estructura de ranura de acero de sección C

• Alta fuerza: La estructura de sección en C proporciona una excelente resistencia a la flexión y a la torsión, capaz de soportar el peso de los haces de tuberías y la tensión causada por el movimiento.
• Ranura deslizante incorporada: La ranura lisa dentro del riel sirve como ruta de movimiento para el deslizador de la abrazadera de la tubería, lo que garantiza un movimiento suave sin atascos.
• Diseño abierto: Facilita la rápida instalación o extracción de abrazaderas y tuberías laterales, lo que hace que el mantenimiento y el ajuste sean muy convenientes.

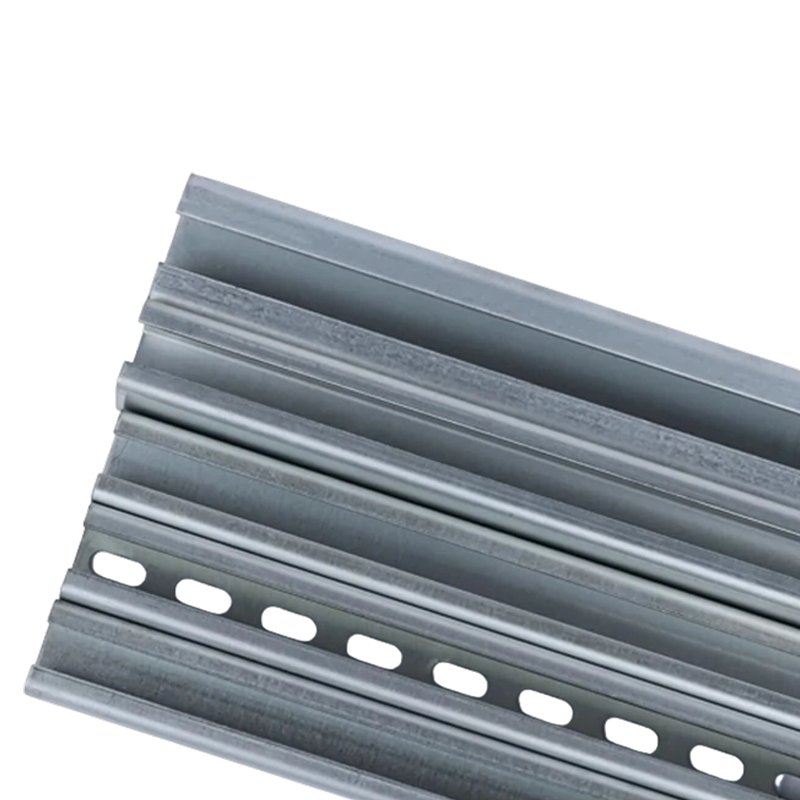

2. Diseño perforado para una fácil instalación

• Orificios de montaje preproporcionados: La parte posterior o lateral del riel está equipada con orificios de montaje con espaciado estándar, que se pueden fijar directamente con pernos, eliminando el problema de la perforación in situ.
• Diseño flexible: Se pueden empalmar varias secciones de rieles en líneas rectas, curvas o anillos según sea necesario para adaptarse a diseños de equipos complejos.

3. Opciones de materiales para diferentes entornos

• Acero al carbono (superficie galvanizada/pulverizada): Económico y práctico, resistente al óxido y a la corrosión, adecuado para entornos industriales generales.
• Acero inoxidable 304: Excelente resistencia a la corrosión, adecuado para ambientes húmedos, salas limpias o ambientes ligeramente corrosivos.
• Acero inoxidable 316: Mayor resistencia a la corrosión química, adecuada para entornos hostiles como la industria química y las zonas marinas.

4. Crear un entorno de trabajo seguro y ordenado

• Gestión de tuberías: Concentrar y restringir cables, mangueras, etc. dispersos, para evitar riesgos de enredos mutuos, desgaste o tropiezos.
• Protección de tuberías: Evitar que las tuberías se dañen por arrastre, fricción o impacto accidental y prolongar su vida útil.
• Estético y Profesional: Haga que el enrutamiento de los cables del equipo sea limpio y ordenado y mejore la apariencia general y la seguridad.

Parámetros básicos de un vistazo

Campos de aplicación típicos

• Automatización industrial: Suministro de energía (cables, tuberías de aire, tuberías de aceite) para robot de séptimo eje, pórtico móvil y líneas de montaje automatizadas.
• Equipos de máquinas herramienta: Soporte del sistema de cadena de arrastre de centros de mecanizado y máquinas herramienta CNC para proteger tuberías en movimiento.
• Maquinaria de construcción: Colocación de tuberías entre la cabina y el brazo móvil de excavadoras y grúas.
• Teatro, Cine y Televisión: Gestión del movimiento de cables para maquinaria escénica y equipos de iluminación.
• Pruebas y detección: Cables sensores móviles y mangueras hidráulicas en varios bancos de pruebas.

Guía de selección

1. Seleccione el material según el entorno de la aplicación

2. Seleccione la especificación según el tamaño y la cantidad de la tubería

• Calcule el diámetro exterior total y el peso de las tuberías a acomodar.
• Seleccione la especificación del riel con el ancho y la profundidad correspondientes y reserve un cierto margen.


3. Seleccione Componentes coincidentes

• Abrazaderas/deslizadores de tuberías especiales: Se deben seleccionar deslizadores de nailon o metal que coincidan con el tipo de ranura del riel.
• Pernos de montaje: Seleccione pernos con la resistencia adecuada según el tamaño de los orificios de montaje y la carga.
• Tapas finales y conectores: Se utiliza para la protección de extremos de rieles y la conexión entre múltiples secciones de rieles.

Nuestras ventajas

• Especificaciones completas: Proporcionar rieles de diversas especificaciones y tamaños para satisfacer diferentes requisitos de carga y espacio.
• Servicio de personalización: Admite procesamiento personalizado, como longitud no estándar, espaciado de orificios y formación de flexión.
• Garantía de calidad: Los materiales de alta calidad y el procesamiento preciso garantizan un deslizamiento suave y una instalación cómoda.
• Soporte completo: Puede proporcionar un conjunto completo de accesorios de soporte, como abrazaderas para tuberías, deslizadores y conectores.
