Una válvula de vacío es un componente mecánico que aísla, estrangula o dirige el flujo de gas dentro de un sistema que opera por debajo de la presión atmosférica. A diferencia de las válvulas de proceso estándar, una La válvula de vacío debe sellar contra los diferenciales de presión que actúan hacia adentro en lugar de hacia afuera. , que cambia la forma en que se diseñan el asiento, el sello y el actuador. La elección del tipo de válvula correcto para una cámara, línea de bomba o puerto de manómetro afecta directamente el tiempo de bombeo, la presión máxima alcanzable y el tiempo que el sistema permanece hermético entre ciclos de mantenimiento.
La respuesta corta para la mayoría de los trabajos de vacío generales: las válvulas de compuerta manejan el aislamiento de alta conductancia entre cámaras y bombas, las válvulas de ángulo funcionan bien para líneas preliminares y puertos más pequeños, y las válvulas de mariposa son la opción estándar para estrangulación y control de presión. Las secciones siguientes desglosan cuándo encaja cada tipo, qué materiales resisten, cómo funcionan los estándares de tamaño y bridas, qué instalación y mantenimiento realmente requieren y dónde tiende a fallar primero cada familia de válvulas.
vacío valve is not a single product category so much as a family of mechanisms united by one requirement: holding a seal against atmospheric pressure pushing inward while allowing controlled or complete flow when needed. That single requirement branches into dozens of design variations depending on the pressure range, the gas chemistry involved, the temperature cycling the system will see, and how often the valve needs to open and close.
vacío valves are grouped by how they open and close relative to the flow path, since this determines conductance, closing speed, and footprint.
Una compuerta plana se desliza perpendicularmente a la trayectoria del flujo, lo que brinda una apertura total con una obstrucción mínima. Esto hace que las válvulas de compuerta sean la opción preferida para aislar una cámara de una bomba turbomolecular o de difusión, donde la alta conductancia durante el bombeo es fundamental. Las válvulas de compuerta rectangulares son comunes en grandes cámaras de deposición y grabado donde el puerto en sí no es circular.
La trayectoria del flujo se curva aproximadamente 90 grados a través del cuerpo de la válvula. Las válvulas de ángulo ocupan menos espacio lineal que las válvulas de compuerta y son comunes en líneas de desbaste, conexiones delanteras y puertos de diagnóstico más pequeños. Debido a que el asiento se asienta en ángulo con respecto al orificio principal, la conductancia es algo menor que la de una válvula de compuerta equivalente del mismo tamaño nominal.
Un disco giratorio dentro del orificio se puede colocar en cualquier lugar, desde completamente cerrado hasta completamente abierto, lo que hace que este tipo de válvula sea adecuada para estrangulamiento proporcional y circuitos de control de presión automatizados. Las válvulas de mariposa también son compactas axialmente, lo que resulta útil cuando el espacio en los conductos es reducido.
Estos utilizan un disco accionado neumáticamente o accionado por resorte presionado contra un asiento. Son compactas y de acción rápida, y a menudo se utilizan para ventilación, aislamiento de cámaras pequeñas o como válvulas de seguridad y de bloqueo que deben cerrarse rápidamente en caso de una falla en el suministro de energía o aire.
Las válvulas de bola industriales estándar se adaptan ocasionalmente para servicios de vacío exigentes donde el costo importa más que la máxima estanqueidad. Por lo general, no se especifican para vacío alto o ultra alto porque la interfaz bola-asiento es más difícil de sellar de manera confiable a baja presión.
Una válvula de retención de vacío evita el retroceso de aire o gas de proceso hacia una cámara si se pierde la energía de la bomba, protegiendo los equipos sensibles aguas arriba. Una válvula de alivio de vacío se abre automáticamente si la presión aumenta por encima de un umbral establecido, lo que protege contra eventos de sobrepresión en recipientes de vacío sellados.
La siguiente tabla resume los casos de uso típicos, por lo que la comparación anterior se traduce en un punto de partida práctico para la especificación.
| válvula type | Posición típica | conductancia | Opciones de actuación |
|---|---|---|---|
| válvula de compuerta | Aislamiento cámara-bomba | Alto | Manual, neumático, motorizado. |
| válvula de ángulo | Desbaste y línea delantera | Medio | Manual, neumático |
| válvula de mariposa | Estrangulamiento de presión | Ajustable | Motorizado con retroalimentación de posición. |
| válvula de asiento | Ventilación, aislamiento de puertos pequeños | Bajo a medio | Solenoide, neumático |
| válvula de retención | Protección contra reflujo | Bajo | Pasivo con resorte |
Cada válvula de vacío depende de uno de dos enfoques de sellado, y la elección afecta tanto a la presión máxima como a la vida útil esperada.
Para la mayoría de las aplicaciones industriales y B2B que funcionan en el rango de vacío aproximado a alto, aproximadamente de 1 a 1e-6 mbar, un elastómero sellado valvula con un compuesto de junta tórica bien especificado es suficiente y considerablemente más rentable que un diseño sellado con metal. Los sellos metálicos solo aumentan su costo y complejidad una vez que un proceso realmente requiere un rendimiento de vacío ultra alto.
El acero inoxidable, normalmente 304 o 316L, es el material del cuerpo estándar para las válvulas de vacío utilizadas en líneas de procesos farmacéuticos, de investigación y de semiconductores porque resiste la corrosión y no contribuye a la contaminación por partículas. Los cuerpos de aluminio son más livianos y menos costosos, y son comunes en equipos de vacío industriales o de laboratorio de menor costo donde los requisitos de resistencia a la corrosión son menos estrictos. Los cuerpos de latón y bronce todavía aparecen en algunos equipos de vacío en bruto heredados, pero son cada vez menos comunes en instalaciones nuevas.
Viton, también conocido como FKM, es el elastómero más especificado para servicio de vacío debido a su baja tasa de desgasificación y resistencia a una amplia gama de gases de proceso. El nitrilo, o NBR, cuesta menos y funciona adecuadamente en aplicaciones de vacío difíciles sin exposición a productos químicos agresivos. Para servicios criogénicos o con gases altamente reactivos, se utilizan compuestos especializados como Kalrez a pesar de su mayor costo, porque los elastómeros estándar se vuelven quebradizos o se degradan rápidamente en esas condiciones. La silicona se utiliza ocasionalmente cuando la flexibilidad a bajas temperaturas es más importante que la resistencia química.
Los interiores de acero inoxidable electropulido reducen la superficie disponible para la adsorción de gas, lo que acorta el tiempo de bombeo en sistemas de alto vacío. El niquelado de los cuerpos de aluminio mejora la resistencia a la corrosión sin la penalización de peso que supone cambiar completamente al acero inoxidable.
Una válvula de tamaño insuficiente acelera la velocidad de bombeo independientemente de cuán potente sea la bomba, mientras que una válvula de gran tamaño agrega costos innecesarios y puede hacer que el control de aceleración sea menos preciso.
El método de actuación afecta la confiabilidad, el ciclo de vida y la integración con los sistemas de control.

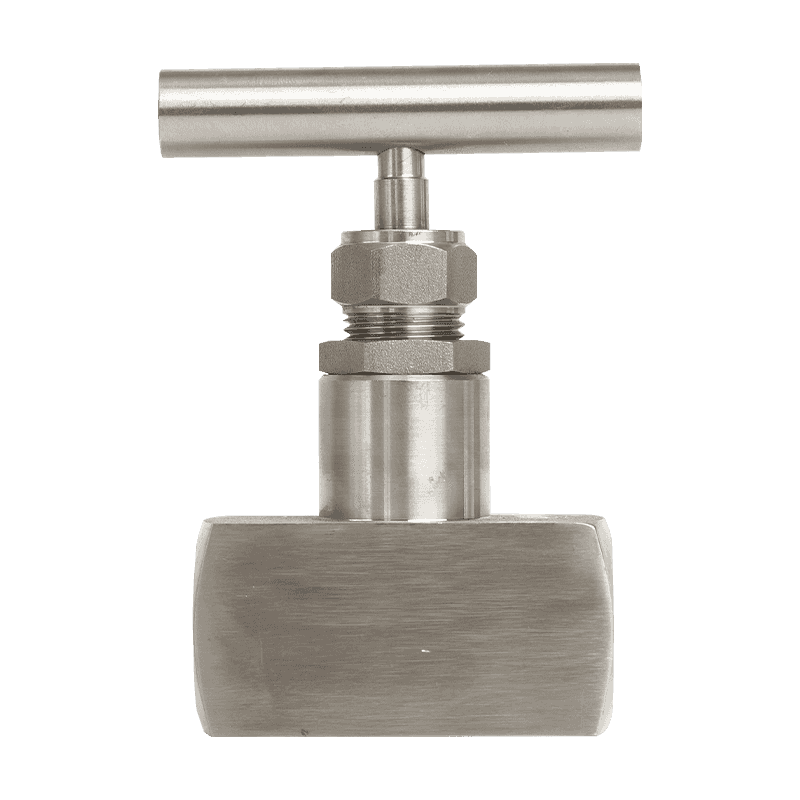

válvulas manuales son la opción más simple y confiable para operaciones poco frecuentes, como aislar una cámara antes del mantenimiento. No dependen de energía externa y tienen menos componentes que puedan fallar, lo que los convierte en un valor predeterminado sensato para cualquier puerto que se abre o cierra sólo ocasionalmente.
válvulas neumáticas utilizan aire comprimido para accionar la compuerta, el disco o el asiento y son la opción estándar cuando un sistema de control necesita abrir o cerrar la válvula de forma remota sin la presencia del operador. El tiempo de respuesta suele ser inferior a un segundo para tamaños de orificio más pequeños y, a menudo, se especifican configuraciones normalmente cerradas para un aislamiento crítico para la seguridad, de modo que la válvula no cierre si se pierde el suministro de aire.
Válvulas motorizadas agregue un motor paso a paso o servo, generalmente combinado con un sensor de posición, lo que permite posiciones precisas de apertura parcial. Esto es esencial para los circuitos de control de presión que se alimentan desde un manómetro de capacitancia o un manómetro similar, donde la válvula se ajusta continuamente para mantener un punto de ajuste. Las válvulas de mariposa motorizadas son la opción más común para esta función porque el disco giratorio admite naturalmente el posicionamiento proporcional.
válvulas de compuerta isolate process chambers from load-locks and transfer modules, often cycling thousands of times per year, which places a premium on particle-free operation and long seal life.
Las grandes válvulas de compuerta rectangulares y las válvulas de mariposa de mariposa gestionan el aislamiento de la cámara y el control de la presión durante la pulverización catódica, la evaporación y otros procesos de recubrimiento donde la presión uniforme es fundamental para la calidad de la película.
Las válvulas de ángulo y de mariposa regulan la presión de la cámara durante los ciclos de liofilización, donde el control preciso de la presión afecta tanto la calidad del producto como el tiempo del ciclo.
Las válvulas de asiento y de ángulo más pequeño aíslan los espectrómetros de masas, los microscopios electrónicos y otros instrumentos sensibles de la atmósfera durante la carga y ventilación de las muestras.
Las válvulas de compuerta y mariposa de mayor diámetro manejan líneas de secado y envasado de materiales a granel donde la robustez y el mantenimiento sencillo son más importantes que el rendimiento de vacío ultra alto.
vacío valves are mechanically simple but still require periodic inspection, particularly around the sealing surfaces.
Un aumento gradual de la presión base durante semanas o meses, sin ningún cambio en el equipo de bombeo o la carga del proceso, a menudo indica un sello de elastómero que se degrada lentamente en lugar de una fuga catastrófica repentina. Un silbido audible en el cuerpo de la válvula, un agrietamiento o endurecimiento visible de una junta tórica accesible y un par de cierre inconsistente en una válvula manual son indicadores prácticos de que es necesario reemplazar el sello o el asiento.
Realizar ciclos periódicos de una válvula manual, incluso cuando el sistema funciona en una configuración fija, evita que el sello adopte una compresión permanente en una posición. Mantener el asiento limpio de partículas contaminantes, especialmente en sistemas que manejan polvos o subproductos reactivos, evita rayones que crean vías de fuga permanentes. Para válvulas neumáticas y motorizadas, la verificación programada de la presión del suministro de aire del actuador y la calibración de la posición del motor detecta la desviación antes de que provoque un cierre fallido.
El reemplazo de sellos y juntas tóricas suele ser sencillo y económico en la mayoría de los diseños de válvulas, y debe tratarse como un mantenimiento de rutina de las piezas de desgaste en lugar de como un evento de falla. Los daños al cuerpo o al asiento por corrosión o rayaduras de partículas son un asunto diferente y normalmente justifican el reemplazo completo de la válvula una vez que el costo de reparación se acerca a una fracción significativa de una unidad nueva.
| Síntoma | causa probable | primer cheque |
|---|---|---|
| La presión base no bajará | Sello principal degradado | Inspeccione la junta tórica en busca de grietas o residuos. |
| válvula will not fully close | Fuerza del actuador insuficiente | Comprobar la presión de suministro neumático |
| Apertura lenta o errática | Rieles guía o cojinetes desgastados | Inspeccionar el varillaje mecánico en busca de desgaste. |
| La retroalimentación de posición no coincide | Deriva del sensor o mala calibración | Recalibrar el sensor de posición |
Incluso una válvula de vacío correctamente especificada puede tener un rendimiento inferior si las prácticas de instalación son descuidadas. Algunos puntos prácticos se aplican ampliamente a todos los tipos de válvulas.
Las superficies de las bridas deben inspeccionarse para detectar rayones o residuos antes del ensamblaje final, ya que una superficie de sellado comprometida en la brida de acoplamiento tendrá fugas independientemente de qué tan nueva sea la válvula. Los pernos deben apretarse en forma cruzada en lugar de secuencialmente alrededor de la brida, lo que distribuye la fuerza de sujeción de manera uniforme y evita distorsionar el sello. El tendido de cables y líneas de aire para válvulas neumáticas o motorizadas debe evitar curvas cerradas que podrían restringir la respuesta del actuador con el tiempo. Finalmente, cualquier válvula destinada al servicio de horneado debe tener su cableado, sellos y cualquier sensor adjunto clasificado para la temperatura de horneado planificada antes de cerrar el sistema.
El precio varía sustancialmente según el tamaño del orificio, el tipo de accionamiento y la tecnología de sello, y la válvula más barata sobre el papel no siempre es la opción con el costo de vida más bajo.
Las válvulas manuales selladas con elastómero son la categoría menos costosa y siguen siendo una opción razonable cuando se trata de ciclos poco frecuentes y niveles de vacío moderados. Agregar accionamiento neumático o motorizado aumenta el costo inicial pero reduce los gastos generales de mano de obra en procesos automatizados donde la operación manual requeriría la atención constante del operador. Las válvulas de vacío ultraalto selladas con metal tienen el precio más alto de las categorías analizadas aquí, lo que refleja tolerancias de mecanizado más estrictas y la ingeniería adicional necesaria para lograr un rendimiento horneable constante. Los compradores que evalúan el costo total de propiedad deben sopesar la frecuencia esperada de reemplazo de sellos, el mantenimiento del actuador y el costo del tiempo de inactividad con el precio de compra inicial en lugar de comparar cotizaciones solo por el precio.
Una válvula industrial estándar generalmente está diseñada para mantener la presión dentro de una tubería frente a la presión atmosférica exterior. Una válvula de vacío debe hacer lo contrario, sellar contra la presión atmosférica al intentar empujar hacia adentro, lo que cambia la geometría del asiento, la dirección de compresión del sello y la fuerza de cierre requerida.
La mayoría de los sistemas utilizan una combinación: una válvula de compuerta para aislar la cámara y la bomba, un ángulo más pequeño o una válvula de asiento para ventilación y desbaste y, a veces, una válvula de mariposa para el control activo de la presión. Usar un tipo de válvula en todas partes generalmente significa gastar demasiado en algunos puertos y tener un rendimiento inferior en otros.
No existe un intervalo universal; Depende de la frecuencia del ciclo, la química del gas de proceso y la exposición al horneado. Una válvula que se cicla diariamente en una línea de proceso de semiconductores necesitará una inspección del sello con mucha más frecuencia que una que permanece cerrada durante meses seguidos en una función de aislamiento estático.
Solo si el sistema necesita alcanzar el extremo inferior del rango de vacío ultra alto, normalmente por debajo de 1e-9 mbar. El horneado elimina el vapor de agua adsorbido y otros contaminantes de las superficies internas, y una válvula que no puede tolerar la temperatura de horneado requerida se convierte en el punto débil de todo el sistema.
Las causas más comunes son un sello desgastado o contaminado, una superficie de sellado rayada en el asiento, una fuerza de cierre insuficiente debido a un actuador desgastado o ciclos térmicos que han provocado que el material del sello pierda su memoria de compresión original.
Los requisitos varían según la industria y la instalación, por lo que las especificaciones deben confirmarse directamente con el proveedor del equipo y los propios estándares de proceso de la instalación en lugar de asumirse a partir de la práctica general de la industria.
El reemplazo de sellos y juntas tóricas suele ser una tarea sencilla en el sitio con el kit de repuestos correcto. Las reparaciones más complicadas, como el repavimentación de asientos o la reconstrucción de actuadores, suelen ser mejor realizadas por el fabricante o por un proveedor de servicios especializado para preservar la clasificación de rendimiento original.
Los plazos de entrega varían ampliamente según el tamaño del orificio, la complejidad de la actuación y si la válvula es un artículo de catálogo estándar o una configuración personalizada, por lo que es mejor confirmar esto directamente con el proveedor para la especificación específica en cuestión.
